Assista ao vídeo e observe o movimento dos spoilers e dos flaps após o pouso:
ASSISTIR AO VÍDEOAo observar a asa de um avião logo após o pouso, muita coisa pode chamar a atenção ao mesmo tempo: painéis se levantando, superfícies móveis mudando de posição, mecanismos internos ficando visíveis e a ponta da asa destacando-se no enquadramento.
Para quem olha pela janela ou assiste a um vídeo desse momento, pode parecer que várias partes da asa estão se movimentando simultaneamente. E, de fato, estão.
Depois do toque na pista, o objetivo principal deixa de ser sustentar o voo e passa a ser reduzir a velocidade da aeronave com segurança e eficiência. É nesse momento que entram em ação os spoilers, os freios das rodas, os reversores de empuxo e outros sistemas envolvidos na desaceleração.
O que muda na asa depois que o avião toca a pista?
Durante o voo, a asa está configurada para produzir sustentação. Mesmo durante a aproximação para o pouso, quando os flaps já estão estendidos, sua função principal continua sendo sustentar a aeronave em baixa velocidade.
No momento em que as rodas tocam a pista, essa necessidade muda. A aeronave agora precisa reduzir a sustentação, aumentar a desaceleração e transferir mais peso para o trem de pouso.
Depois do toque, o sistema deve ajudar a:
- reduzir rapidamente a sustentação;
- aumentar o arrasto aerodinâmico;
- transferir mais peso para o trem de pouso;
- melhorar a eficiência da frenagem;
- preparar a aeronave para a saída da pista e o táxi.
Por que os spoilers se levantam?
Os spoilers são painéis móveis instalados na superfície superior da asa. Depois do pouso, eles podem se levantar rapidamente para perturbar o escoamento do ar e reduzir a capacidade da asa de produzir sustentação.
Redução da sustentação
Mesmo depois que as rodas encostam na pista, a asa ainda pode continuar produzindo uma quantidade significativa de sustentação.
Quando os spoilers se levantam, eles interrompem parte do fluxo de ar sobre a asa. Isso reduz rapidamente a sustentação e faz com que uma parcela maior do peso da aeronave seja transferida para o trem de pouso.
Aumento do arrasto aerodinâmico
Os spoilers também aumentam a resistência ao avanço. Esse aumento do arrasto ajuda na desaceleração, principalmente durante os primeiros momentos da corrida de pouso, quando a aeronave ainda se encontra em velocidade elevada.
Melhoria da eficiência dos freios
Os freios das rodas dependem do contato adequado dos pneus com a pista. Se a asa continuar sustentando uma parcela elevada do peso da aeronave, a carga sobre as rodas será menor.
Ao reduzir a sustentação, os spoilers fazem a aeronave apoiar-se de forma mais efetiva sobre o trem de pouso. Isso melhora a aderência dos pneus e permite que os freios atuem com maior eficiência.
Produtos Recomendados Amazon
SELEÇÃO AVIAÇÃO
Os spoilers sempre se levantam automaticamente?
Em muitas aeronaves comerciais, os spoilers utilizados depois do pouso podem ser previamente armados pela tripulação.
Quando determinadas condições são confirmadas, como o contato com o solo e a configuração adequada dos comandos, o sistema permite o acionamento automático dos spoilers de solo.
A lógica exata varia conforme o fabricante, o modelo da aeronave e o projeto do sistema. Por isso, embora o princípio seja semelhante, os critérios de acionamento não são idênticos em todos os aviões.
O que acontece com os flaps depois do pouso?
Os flaps são superfícies móveis instaladas, normalmente, na borda de fuga da asa. Durante a aproximação, eles são estendidos para aumentar a sustentação em baixa velocidade e permitir que a aeronave pouse com uma velocidade menor.
Em muitas configurações, a extensão dos flaps também aumenta o arrasto aerodinâmico.
Depois do toque, os flaps permanecem estendidos durante a parte inicial da desaceleração. Posteriormente, conforme os procedimentos da tripulação, começam a ser recolhidos.
Esse recolhimento normalmente ocorre quando:
- a aeronave já reduziu suficientemente a velocidade;
- a fase inicial da corrida de pouso terminou;
- os procedimentos posteriores ao pouso foram iniciados;
- a aeronave está saindo da pista ou seguindo para o táxi.
O momento exato varia conforme o tipo de aeronave, os procedimentos da companhia e as condições da operação.
Qual é a diferença entre spoilers e flaps?
Embora spoilers e flaps sejam superfícies móveis instaladas nas asas, suas funções são diferentes.
Spoilers
- ficam na parte superior da asa;
- reduzem a sustentação;
- aumentam o arrasto;
- ajudam na desaceleração;
- melhoram a eficiência da frenagem depois do pouso.
Flaps
- ficam normalmente na borda de fuga da asa;
- aumentam a sustentação em baixa velocidade;
- ajudam durante a aproximação e o pouso;
- podem aumentar o arrasto;
- são recolhidos depois do pouso conforme os procedimentos operacionais.
De forma simplificada, os flaps ajudam a aeronave a voar e pousar em velocidades menores, enquanto os spoilers ajudam a eliminar a sustentação e a desacelerar depois do toque.
O que são as carenagens dos trilhos dos flaps?
As estruturas alongadas visíveis sob a parte traseira da asa são chamadas de carenagens dos trilhos dos flaps.
Em muitas aeronaves, os flaps se deslocam para trás e para baixo durante a extensão. Para realizar esse movimento, são utilizados trilhos, guias, articulações, atuadores e outros componentes mecânicos.
As carenagens ajudam a:
- cobrir parte desses mecanismos;
- proteger os componentes internos;
- reduzir a resistência aerodinâmica;
- melhorar o acabamento do escoamento sob a asa.
Portanto, elas não são apenas elementos estéticos. Fazem parte do conjunto estrutural e aerodinâmico associado ao funcionamento dos flaps.
Produtos Recomendados Amazon
SELEÇÃO AVIAÇÃO
Qual é a função dos winglets?
Os winglets são superfícies instaladas nas extremidades das asas. Dependendo do projeto, podem ter formatos curvos, inclinados ou divididos em seções superiores e inferiores.
Sua principal função é reduzir parte dos efeitos associados aos vórtices de ponta de asa e ao arrasto induzido.
De modo geral, eles contribuem para:
- melhorar a eficiência aerodinâmica;
- reduzir o consumo de combustível em determinadas condições;
- otimizar o desempenho da asa;
- reduzir parte do arrasto induzido.
No vídeo, os winglets aparecem na ponta da asa, mas não são responsáveis diretamente pela desaceleração após o pouso.
O que acontece dentro da asa durante esses movimentos?
Os movimentos visíveis externamente são o resultado da atuação coordenada de diversos componentes internos.
Entre eles estão:
- atuadores;
- articulações;
- trilhos e guias;
- sensores de posição;
- sistemas hidráulicos ou eletromecânicos;
- computadores e unidades de controle;
- comandos realizados pela tripulação.
O que parece ser apenas uma superfície da asa se movimentando representa, na verdade, a atuação integrada de sistemas mecânicos, hidráulicos, elétricos e eletrônicos.
Qual é a relação entre spoilers, trem de pouso e freios?
Antes do toque, a maior parte do peso da aeronave é sustentada aerodinamicamente pelas asas.
Logo após o contato das rodas com a pista, a asa ainda pode continuar produzindo sustentação. Isso significa que nem todo o peso da aeronave está imediatamente apoiado sobre o trem de pouso.
Quando os spoilers se levantam:
- a sustentação diminui;
- mais peso é transferido para o trem de pouso;
- o contato dos pneus com a pista aumenta;
- os freios das rodas tornam-se mais eficazes;
- a aeronave desacelera com maior eficiência.
Por esse motivo, os spoilers são também chamados, em determinadas aplicações, de dispositivos de redução ou eliminação de sustentação.
O arrasto também ajuda a desacelerar?
Sim. Além dos freios das rodas e dos reversores de empuxo, o arrasto aerodinâmico também contribui para a redução da velocidade.
Quando os spoilers se levantam, eles aumentam a resistência do ar contra o movimento da aeronave. Esse efeito é particularmente importante logo depois do toque, quando a velocidade ainda é elevada.

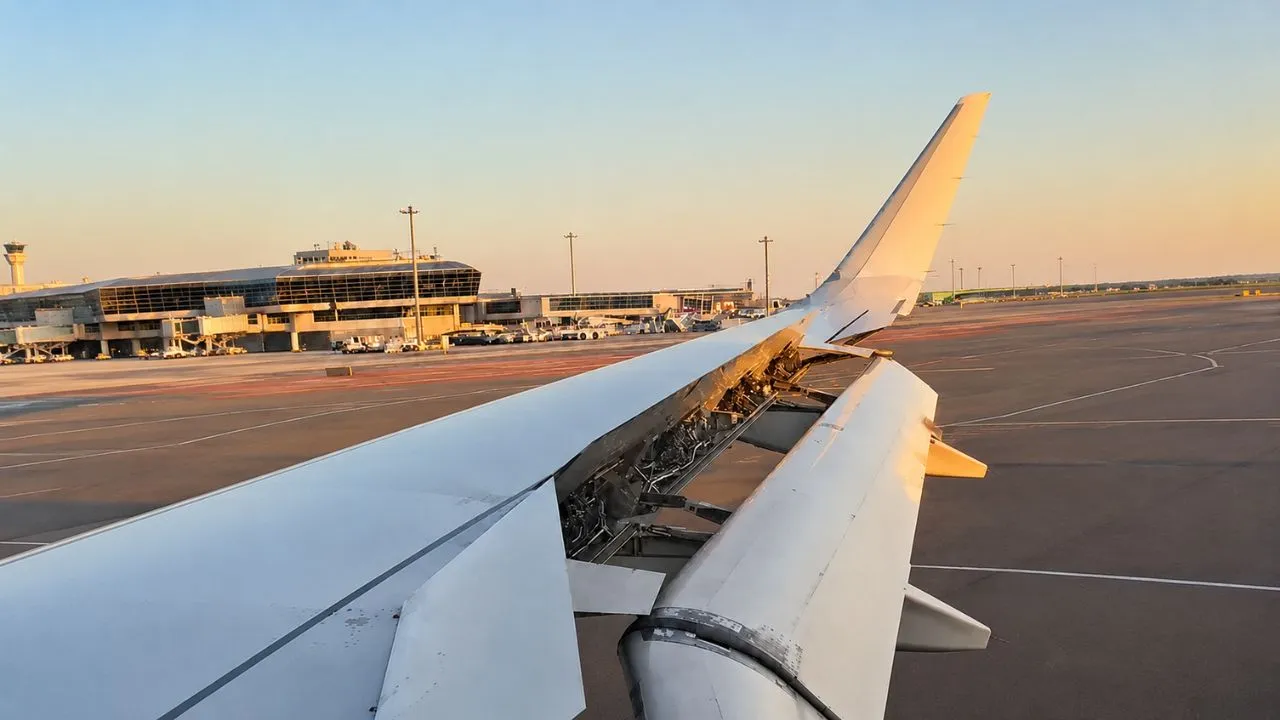

O que estamos vendo nessa asa?
Nesse tipo de cena, normalmente é possível observar:
- spoilers levantados, reduzindo a sustentação e aumentando o arrasto;
- flaps ainda estendidos ou começando a ser recolhidos;
- carenagens que cobrem os trilhos e mecanismos dos flaps;
- winglets instalados na extremidade da asa;
- a transição da configuração de pouso para a configuração de táxi.
Em poucos segundos, a asa deixa de estar configurada para sustentar a aeronave em baixa velocidade e passa a colaborar diretamente com a desaceleração e com a estabilização no solo.
Após o pouso, os spoilers se levantam para reduzir rapidamente a sustentação, aumentar o arrasto e transferir mais peso para o trem de pouso, melhorando a eficiência da frenagem. Depois da desaceleração inicial, os spoilers e os flaps são recolhidos conforme os procedimentos operacionais. Também podem ser observados as carenagens dos trilhos dos flaps e os winglets na ponta da asa.
Fontes de referência
- Federal Aviation Administration — Airplane Flying Handbook.
- Federal Aviation Administration — Pilot’s Handbook of Aeronautical Knowledge.
- NASA — Beginner’s Guide to Aerodynamics.
- Airbus — materiais técnicos sobre controles de voo e sistemas hipersustentadores.
- Boeing — materiais técnicos e de treinamento sobre controles de voo.
- SKYbrary — referências sobre spoilers, flaps e operações de pouso.
