A série PW4000-112, desenvolvida pela Pratt & Whitney, representa a versão de maior empuxo da família PW4000. Com ventilador de 9,3 pés de diâmetro e faixa de empuxo entre 74.000 e 98.000 lbf, esse motor está entre os maiores e mais potentes turbofans comerciais já utilizados em aeronaves widebody.
Seu tamanho impressiona: o diâmetro do ventilador é quase equivalente ao diâmetro da fuselagem de um Boeing 737. Essa dimensão mostra a escala técnica necessária para propulsionar aeronaves de grande porte, especialmente em operações de longo curso com alta carga e grande autonomia.
O PW4000-112 foi utilizado em aeronaves Boeing 777-200, Boeing 777-200ER e Boeing 777-300. Além disso, tornou-se historicamente importante por ter sido o primeiro motor certificado para ETOPS de 180 minutos desde o início, alcançando posteriormente certificação para duração máxima de 207 minutos.
O PW4000-112 é um motor turbofan de dois eixos, posicionado na faixa de empuxo entre 74.000 e 98.000 lbf. Essa categoria o coloca entre os grandes motores comerciais desenvolvidos para aeronaves widebody bimotoras de longo alcance.
Como turbofan de alto empuxo, o PW4000-112 utiliza uma grande ventoinha frontal para movimentar grande massa de ar. Parte desse fluxo passa pelo núcleo do motor, onde ocorre compressão, combustão e expansão nas turbinas. A outra parte segue pelo fluxo de bypass, contribuindo de forma expressiva para o empuxo total com maior eficiência propulsiva.
Em termos simples: o PW4000-112 é um grande turbofan desenvolvido para versões clássicas do Boeing 777, combinando alto empuxo, confiabilidade, tecnologia avançada e certificação ETOPS para rotas longas sobre oceanos e regiões remotas.
| Parâmetro | Valor |
|---|---|
| Empuxo máximo | 98.000 lbf |
| Razão de bypass | 6,4:1 |
| Razão de pressão total | 42,8:1 |
| Comprimento | 16 pés, aproximadamente 4,88 metros |
| Diâmetro do ventilador | 9,3 pés, aproximadamente 2,83 metros |
| Peso | 15.584 lb, aproximadamente 7.071 kg |
| Entrada em serviço | 1995 |
O PW4000-112 incorpora tecnologias voltadas a redução de peso, resistência térmica, confiabilidade e facilidade de manutenção. Essas características são essenciais em motores instalados em aeronaves bimotores de longo alcance, nas quais desempenho e disponibilidade operacional são fatores críticos.
| Tecnologia | Descrição e benefício |
|---|---|
| Pás do ventilador em titânio ocas | Pás ocas fabricadas em titânio, combinando redução de peso com alta resistência estrutural. |
| Pás de turbina de alta pressão monocristalinas | Estrutura cristalina única, sem contornos de grão, com resfriamento para maior resistência térmica. |
| Discos em pó-metal | Componentes fabricados por metalurgia do pó, oferecendo maior resistência à fadiga e à temperatura em compressores e turbinas. |
| Controle ativo de folga na turbina de baixa pressão | Sistema que ajusta dinamicamente as folgas entre pás e revestimento, otimizando a eficiência. |
| Unidade de controle digital | Gerenciamento eletrônico preciso dos parâmetros operacionais do motor. |
| Projeto modular | Configuração que facilita a manutenção, a substituição de módulos e a redução do tempo de reparo. |
| Manutenção sob condição | Estratégia que permite operar o motor até que indicadores específicos sinalizem necessidade de intervenção. |
O PW4077 é uma das versões de entrada da família PW4000-112, utilizada no Boeing 777-200. Essa variante oferece empuxo adequado à versão base do 777, mantendo a arquitetura de grande porte da família.
O PW4084 ocupa uma faixa intermediária de empuxo dentro da família. Ele foi aplicado ao Boeing 777-200ER, versão de maior alcance do 777-200, exigindo maior desempenho em decolagem e cruzeiro de longo curso.
O PW4090 é uma versão de maior empuxo dentro das variantes descritas. Foi utilizado no Boeing 777-300, aeronave alongada que exigia maior capacidade de propulsão em comparação com as versões menores.
| Aeronave | Versão do motor | Observação |
|---|---|---|
| Boeing 777-200 | PW4077 | Versão base do Boeing 777. |
| Boeing 777-200ER | PW4084 | Versão de longo alcance do Boeing 777. |
| Boeing 777-300 | PW4090 | Versão alongada do Boeing 777. |

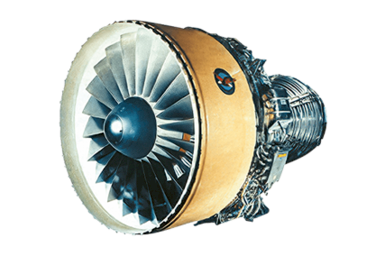

Motor PW4000-112 da Pratt & Whitney. Imagem ilustrativa para fins educacionais.
A MTU Aero Engines participa do programa PW4000-112 com uma parcela de 12,5%. Sua responsabilidade está concentrada na turbina de baixa pressão de sete estágios e na carcaça de saída da turbina.
Essa participação é tecnicamente relevante porque a turbina de baixa pressão do PW4000-112 é descrita como a maior já desenvolvida pela MTU. Em um motor dessa faixa de empuxo, a LPT precisa operar com alta eficiência, suportar grandes esforços mecânicos e transferir energia ao sistema de baixa pressão com confiabilidade.
| Parâmetro | Detalhamento |
|---|---|
| Participação no programa | 12,5%. |
| Componente sob responsabilidade | Turbina de baixa pressão de 7 estágios e carcaça de saída da turbina. |
| Escopo de atividades | Desenvolvimento e fabricação. |
| Observação | Maior turbina de baixa pressão já desenvolvida pela MTU. |
A turbina de baixa pressão é responsável por extrair energia dos gases de escape para acionar o ventilador e o conjunto de baixa pressão. No PW4000-112, esse conjunto possui sete estágios, o que reflete a escala e a complexidade do motor.
| Aspecto | Detalhamento |
|---|---|
| Estágios | 7 estágios. |
| Componentes | Pás, discos, estatores e estruturas associadas. |
| Carcaça de saída da turbina | Estrutura de suporte localizada na saída da turbina. |
| Escopo | Desenvolvimento e fabricação de partes diversas da turbina. |
| Relevância | Maior LPT já desenvolvida pela MTU Aero Engines. |
| Modelo | Aplicação | Participação da MTU |
|---|---|---|
| PW4077 | Boeing 777-200 | 12,5%, com atuação na turbina de baixa pressão. |
| PW4084 | Boeing 777-200ER | 12,5%, com atuação na turbina de baixa pressão. |
| PW4090 | Boeing 777-300 | 12,5%, com atuação na turbina de baixa pressão. |
Um dos pontos mais importantes do PW4000-112 é sua certificação ETOPS. O motor foi o primeiro a receber certificação ETOPS de 180 minutos desde o início, permitindo operações bimotores em rotas longas sobre oceanos e regiões remotas.
Posteriormente, essa certificação foi ampliada para duração máxima de 207 minutos, aumentando ainda mais a flexibilidade operacional das companhias aéreas que utilizam aeronaves equipadas com esse motor.
| Aspecto | Detalhamento |
|---|---|
| Certificação inicial | 180 minutos ETOPS desde o início. |
| Certificação atual | 207 minutos de duração máxima. |
| Significado | Permite operações em rotas sobre oceanos e regiões remotas. |
| Benefício | Maior flexibilidade de rotas para companhias aéreas. |
O PW4000-112 foi desenvolvido para aeronaves widebody de grande porte, especialmente as primeiras gerações do Boeing 777. Durante seu período de produção, competiu diretamente com alternativas como o GE90 em determinadas versões do 777.
| Segmento | Detalhamento |
|---|---|
| Aeronaves widebody de grande porte | Boeing 777-200, Boeing 777-200ER e Boeing 777-300. |
| Empuxo | 74.000 a 98.000 lbf. |
| Concorrência | GE90, opção alternativa para versões do Boeing 777. |
| Diferencial | Detalhamento |
|---|---|
| Certificação ETOPS | Primeiro motor com 180 minutos ETOPS desde o início. |
| Tecnologia avançada | Pás ocas em titânio, pás monocristalinas e componentes produzidos por metalurgia do pó. |
| Confiabilidade | Comprovada por milhões de horas de voo em operação comercial. |
| Potência | Um dos maiores e mais potentes motores comerciais de sua geração. |
| Tamanho | Diâmetro do ventilador de 9,3 pés, quase equivalente ao diâmetro da fuselagem de um Boeing 737. |
| Aspecto | PW4000-112 | GE90-94B |
|---|---|---|
| Empuxo | Até 98.000 lbf. | Até 94.000 lbf. |
| Diâmetro do fan | 9,3 pés. | 10,3 pés. |
| Aplicação | Boeing 777-200, 777-200ER e 777-300. | Boeing 777-200ER e 777-300. |
O programa PW4000-112 foi liderado pela Pratt & Whitney, com participação da MTU Aero Engines no desenvolvimento e fabricação da turbina de baixa pressão. Essa parceria contribuiu para a construção de uma das maiores turbinas de baixa pressão já desenvolvidas pela MTU.
| Parceiro | Observação |
|---|---|
| Pratt & Whitney | Líder do programa, responsável pelo desenvolvimento, comercialização e integração do motor. |
| MTU Aero Engines | Participação de 12,5%, com desenvolvimento e fabricação da turbina de baixa pressão. |
O PW4000-112 entrou em serviço em 1995 e acumula mais de 30 anos de operação. Sua presença em aeronaves Boeing 777 clássicas demonstra a importância do motor na primeira fase de desenvolvimento e expansão operacional da família 777.
| Aspecto | Detalhamento |
|---|---|
| Entrada em serviço | 1995. |
| Tempo de operação | Mais de 30 anos de serviço. |
| Frota | Centenas de motores instalados em aeronaves Boeing 777 clássicas. |
A produção do PW4000-112 foi encerrada, especialmente com a evolução das versões mais recentes do Boeing 777 e a predominância de motores GE90 em determinadas variantes. Ainda assim, há aeronaves equipadas com essa família em operação, exigindo suporte técnico, peças e manutenção especializada.
| Aspecto | Detalhamento |
|---|---|
| Produção | Encerrada, com substituição por alternativas mais recentes em versões posteriores do 777. |
| Frota em operação | Ainda significativa em algumas companhias aéreas. |
| Demanda por MRO | Continuação do suporte para a frota existente. |
Como parte da frota de Boeing 777 clássicos continuará operacional por muitos anos, a demanda por manutenção, peças e suporte técnico para o PW4000-112 permanece relevante. A certificação ETOPS também mantém valor operacional para rotas longas sobre oceanos.
A sustentabilidade do PW4000-112 está relacionada à manutenção eficiente da frota existente, à extensão segura da vida útil dos motores e à compatibilidade com combustíveis de aviação sustentáveis, conhecidos como SAF.
O PW4000-112 representa uma das fases mais importantes da evolução dos grandes motores turbofan para aeronaves widebody bimotores. Seu uso nas primeiras versões do Boeing 777 marcou uma etapa relevante da aviação de longo curso, especialmente pela certificação ETOPS desde o início.
Com tecnologias como pás ocas em titânio, pás monocristalinas, discos em pó-metal, controle ativo de folga e projeto modular, o motor combinou potência, confiabilidade e manutenção estruturada para operações internacionais exigentes.
A participação da MTU Aero Engines na turbina de baixa pressão reforça a complexidade industrial do programa. A LPT de sete estágios demonstra a escala técnica necessária para transformar a energia dos gases em potência suficiente para acionar um ventilador de grande diâmetro em um motor dessa categoria.
