A hidrodinâmica é a parte da mecânica dos fluidos que estuda o comportamento dos líquidos e dos gases quando estão em movimento. Na aviação, esse assunto é essencial porque uma aeronave está sempre interagindo com fluidos: o ar ao redor das asas, o ar que entra nos motores, o ar que passa por dutos, além dos líquidos que circulam em sistemas hidráulicos, de combustível e de lubrificação.
Enquanto a hidrostática estuda fluidos em repouso, a hidrodinâmica procura entender o que acontece quando o fluido se desloca, muda de velocidade, passa por uma região estreita, sofre variação de pressão ou escoa ao redor de uma superfície.
Na prática aeronáutica, esses conceitos ajudam a compreender instrumentos de voo, tubo de Pitot, pressão estática, pressão dinâmica, sustentação, arrasto, ângulo de ataque, estol e diversos fenômenos ligados ao movimento do ar ao redor da aeronave.
Um fluido pode ser um líquido, como óleo hidráulico, combustível ou água, ou um gás, como o ar. Sempre que um fluido se desloca, ele pode apresentar variações de velocidade, pressão, densidade e temperatura.
Na aviação, o fluido mais importante é o ar. É o movimento relativo entre a aeronave e o ar que permite estudar sustentação, arrasto, estabilidade e desempenho. Mesmo quando parece que o avião está “cortando o ar”, fisicamente o que acontece é uma interação complexa entre a aeronave e o fluido ao seu redor.

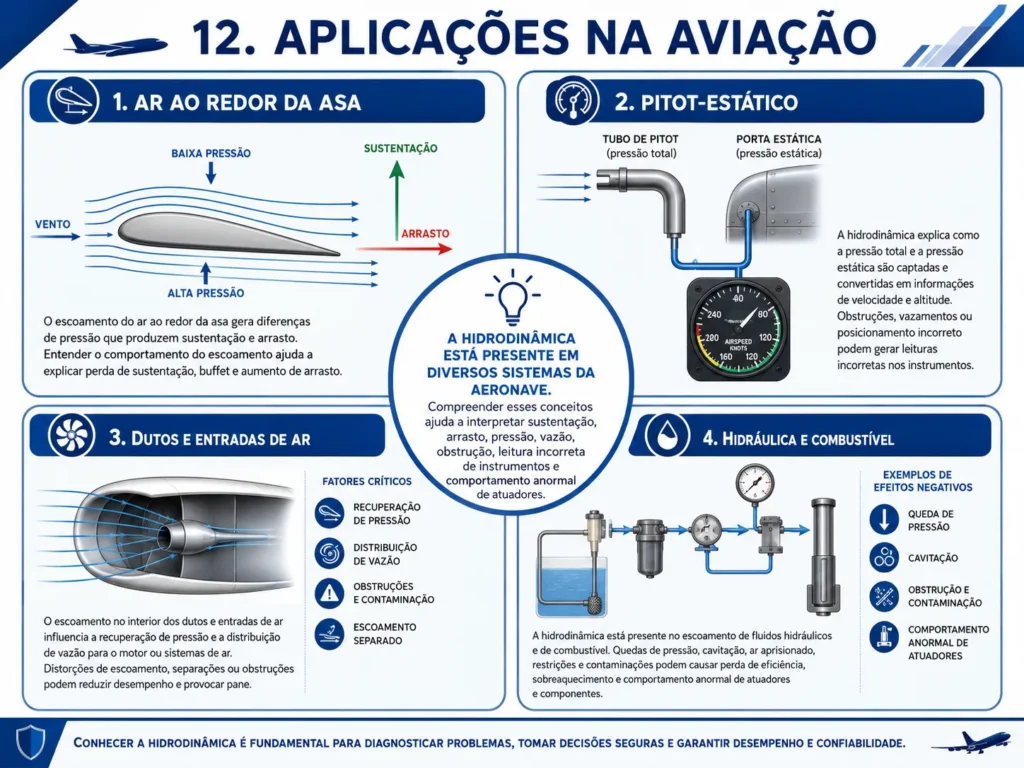

Também há fluidos dentro da aeronave. O óleo hidráulico transmite força para atuadores, freios e comandos. O combustível escoa de tanques para bombas e motores. O ar passa por dutos de ventilação, pressurização e ar-condicionado. Por isso, entender hidrodinâmica não é apenas estudar aerodinâmica; é compreender o funcionamento de vários sistemas da aeronave.

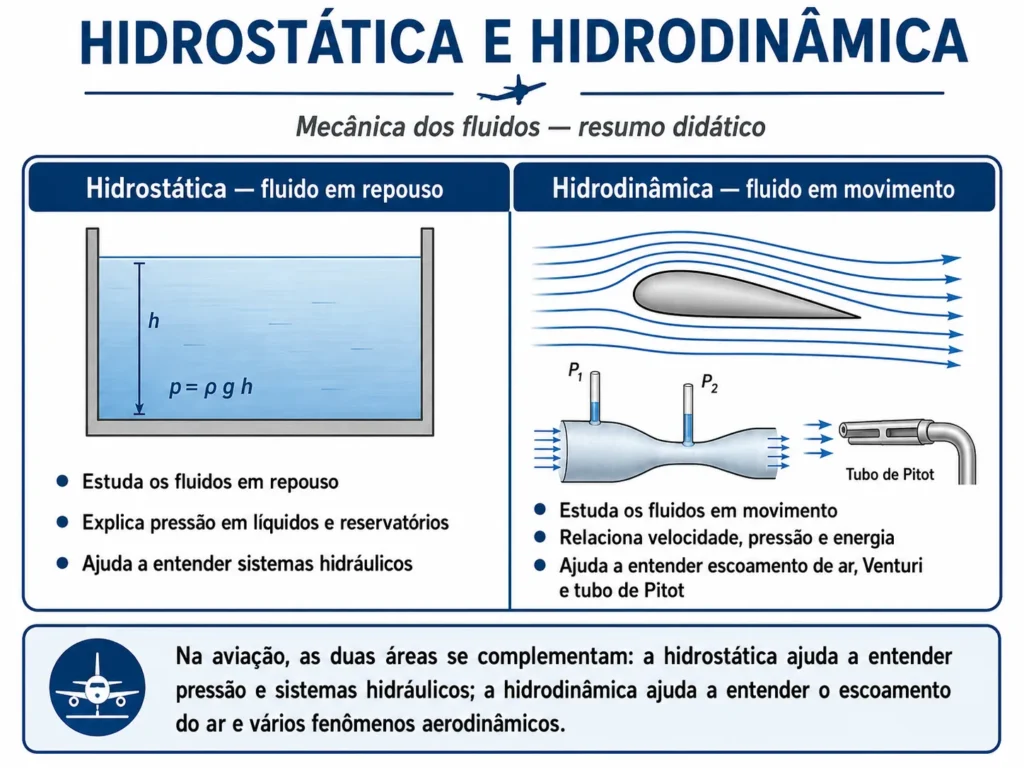

A mecânica dos fluidos pode ser dividida, de maneira didática, em duas áreas principais.
A hidrostática estuda os fluidos em repouso. Ela explica, por exemplo, como a pressão aumenta com a profundidade em um líquido e como a pressão se transmite dentro de um fluido confinado.
A hidrodinâmica estuda os fluidos em movimento. Ela explica como a velocidade, a pressão e a energia do fluido se relacionam durante o escoamento.
Na aviação, as duas áreas se complementam. A hidrostática ajuda a entender sistemas hidráulicos e pressão em reservatórios. A hidrodinâmica ajuda a entender escoamento de ar, tubo de Pitot, Venturi, sustentação e arrasto.
Antes de aplicar fórmulas, é importante entender que nem todo escoamento se comporta da mesma forma. O movimento de um fluido pode ser mais simples ou mais complexo, dependendo das condições do sistema.

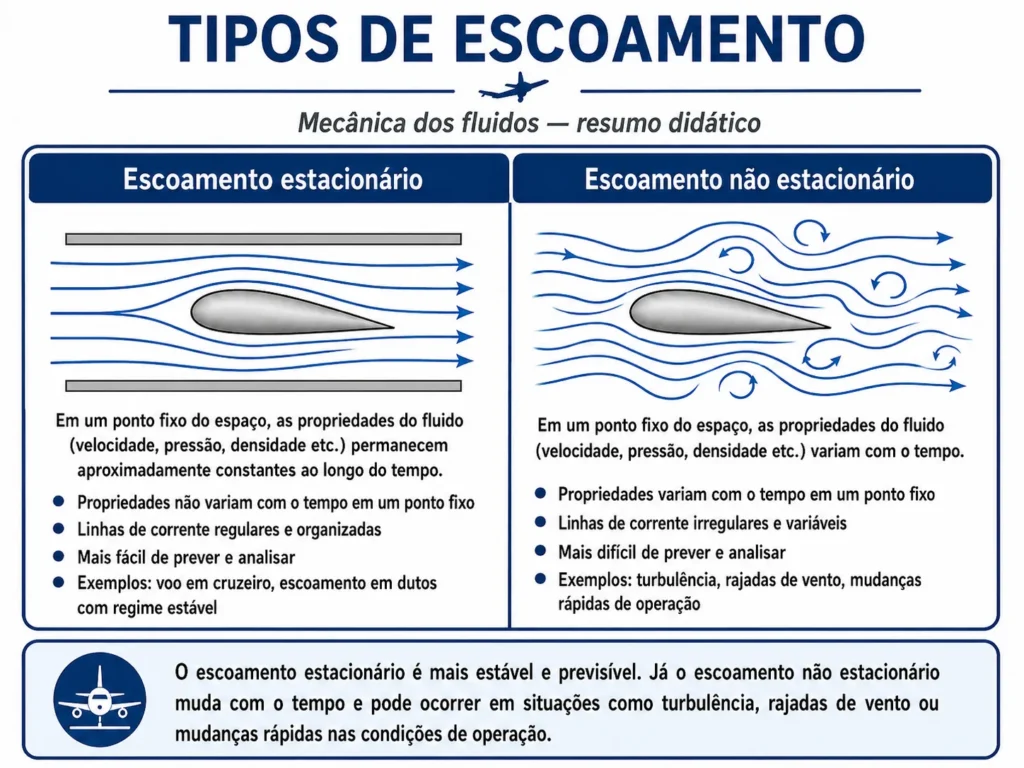

Um escoamento pode ser estacionário quando as propriedades do fluido em uma determinada região permanecem praticamente constantes ao longo do tempo. Isso significa que, se observarmos um ponto específico do escoamento, a velocidade e a pressão naquele ponto não mudam significativamente.
Já o escoamento não estacionário ocorre quando essas propriedades variam com o tempo. Isso pode acontecer em turbulências, rajadas de vento, mudanças rápidas de atitude da aeronave ou alterações bruscas no regime de operação de um sistema.

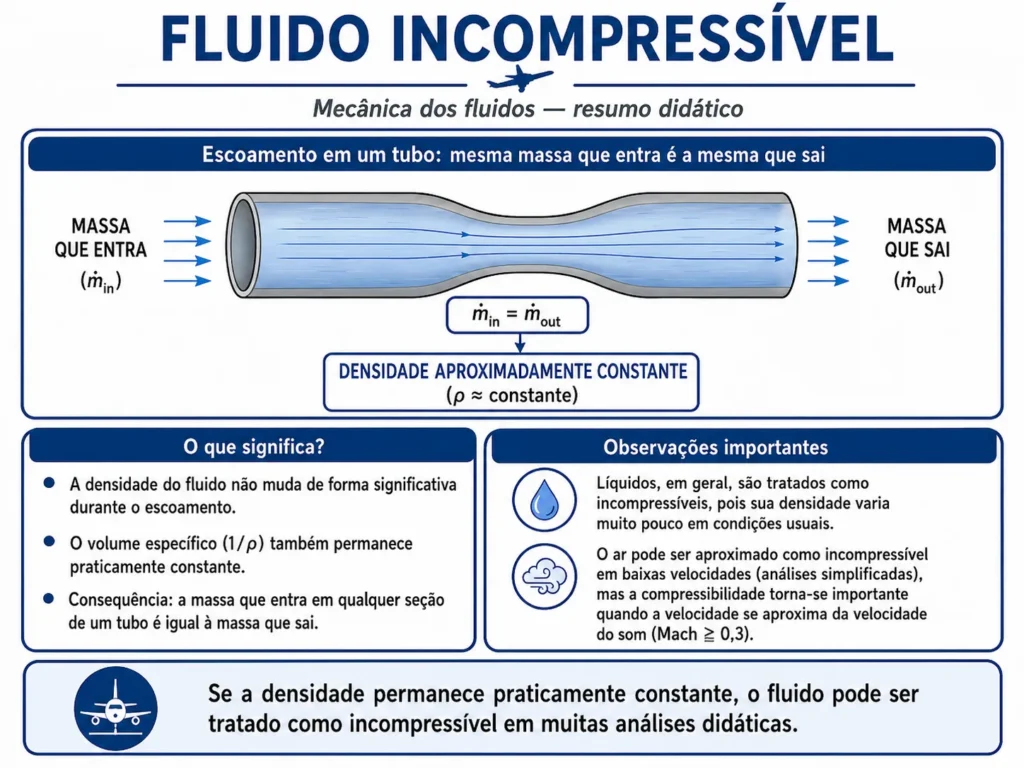

Um fluido é considerado incompressível quando sua densidade permanece praticamente constante durante o escoamento. Líquidos, em geral, são tratados dessa forma em muitas aplicações, porque sua densidade muda muito pouco.
No caso dos gases, como o ar, a situação é mais complexa. O ar é compressível, mas em certas condições de baixa velocidade, especialmente em análises didáticas e simplificadas, ele pode ser tratado aproximadamente como incompressível.
Em aviação, essa simplificação ajuda a estudar o comportamento do ar ao redor das asas em velocidades menores, desde que se respeitem os limites da aproximação. Em velocidades elevadas, principalmente próximas ou acima da velocidade do som, os efeitos de compressibilidade tornam-se muito importantes.

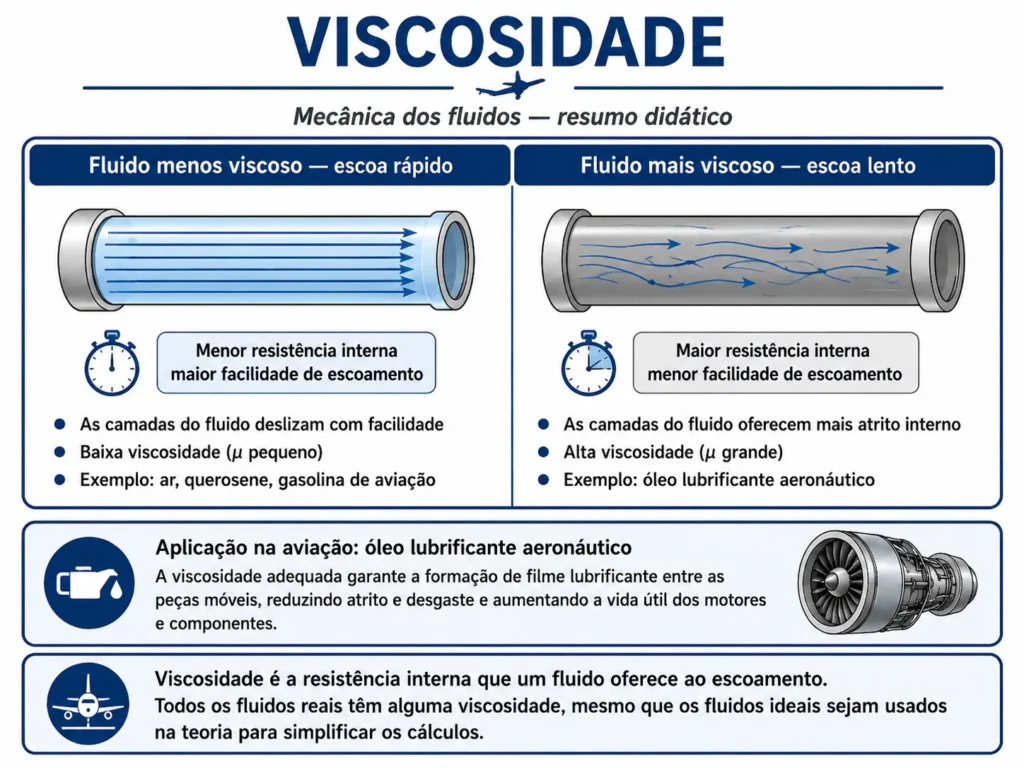

A viscosidade é a resistência interna que um fluido oferece ao escoamento. Quanto maior a viscosidade, maior a dificuldade para o fluido se mover.
Um óleo mais espesso, por exemplo, escoa com mais dificuldade do que um líquido mais fino. Em motores e sistemas aeronáuticos, a viscosidade é um fator importante porque influencia lubrificação, temperatura, atrito, desgaste e eficiência.
Em estudos teóricos, muitas vezes começamos analisando fluidos ideais, sem viscosidade, para simplificar os cálculos. Mas, na prática, todos os fluidos reais apresentam algum grau de viscosidade.

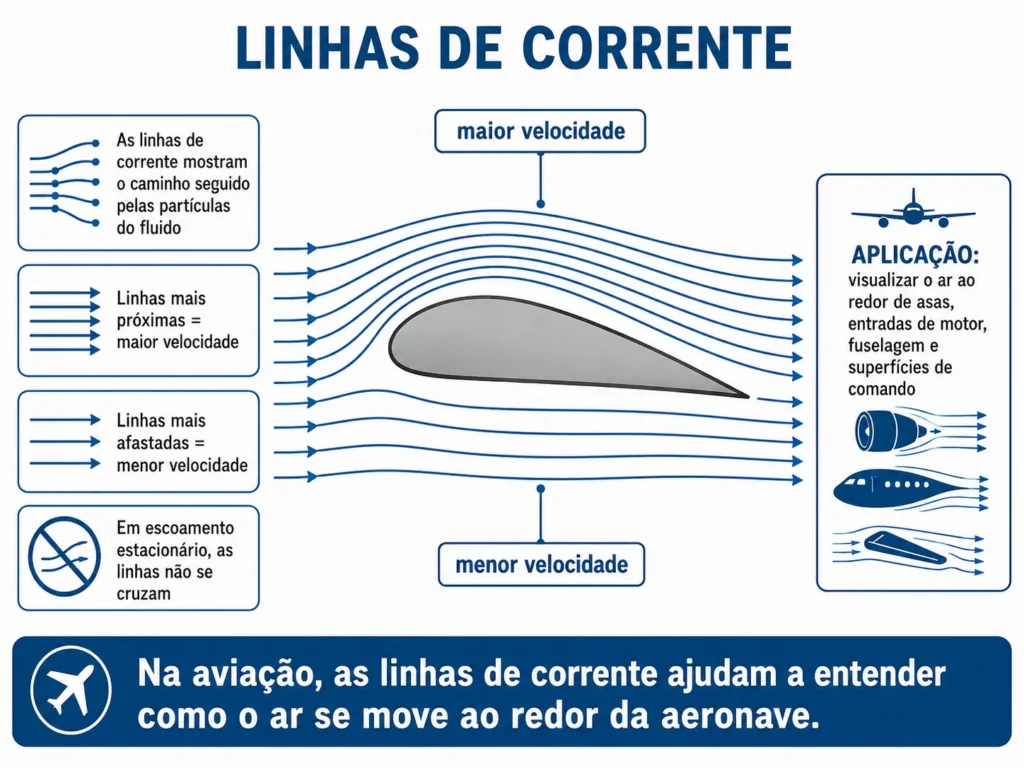

Para visualizar o movimento de um fluido, usamos as chamadas linhas de corrente. Elas representam o caminho seguido pelas partículas do fluido durante o escoamento.
Quando as linhas estão mais próximas entre si, isso indica que a velocidade do fluido naquela região é maior. Quando estão mais afastadas, a velocidade é menor.
Em um escoamento estacionário, as linhas de corrente não se cruzam. Se duas linhas se cruzassem, isso indicaria que uma partícula do fluido teria duas direções de movimento ao mesmo tempo, o que não faz sentido nesse tipo de representação.
Na aviação, as linhas de corrente ajudam a visualizar como o ar se move ao redor de uma asa, de uma entrada de motor, de uma fuselagem ou de uma superfície de comando.

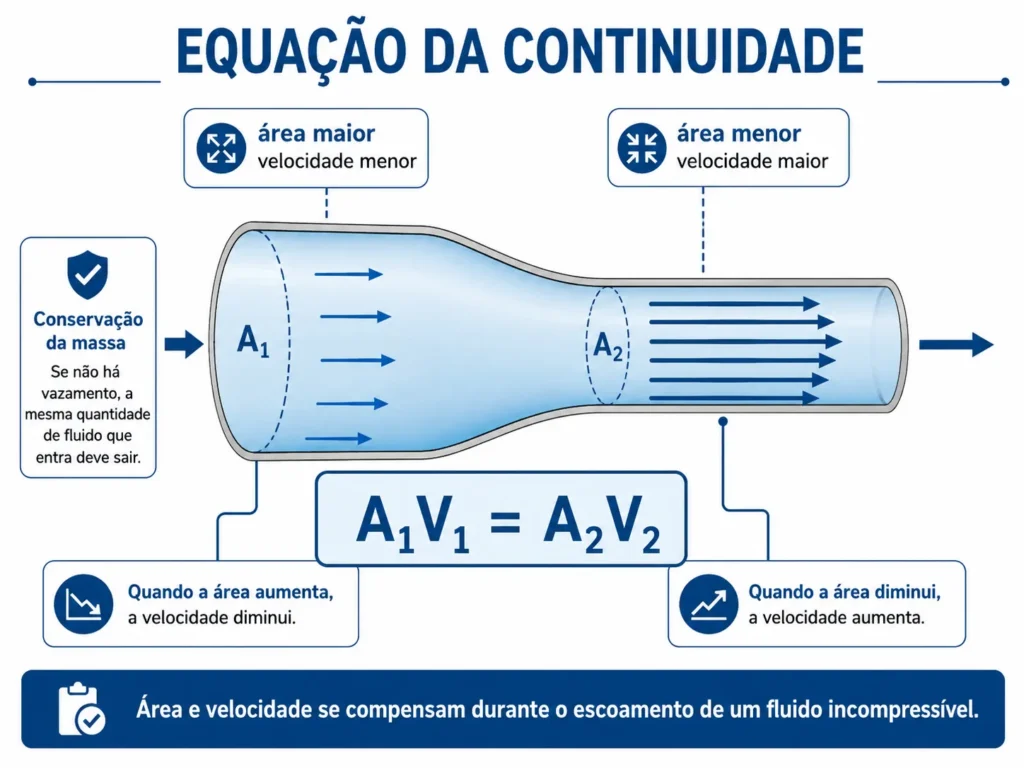

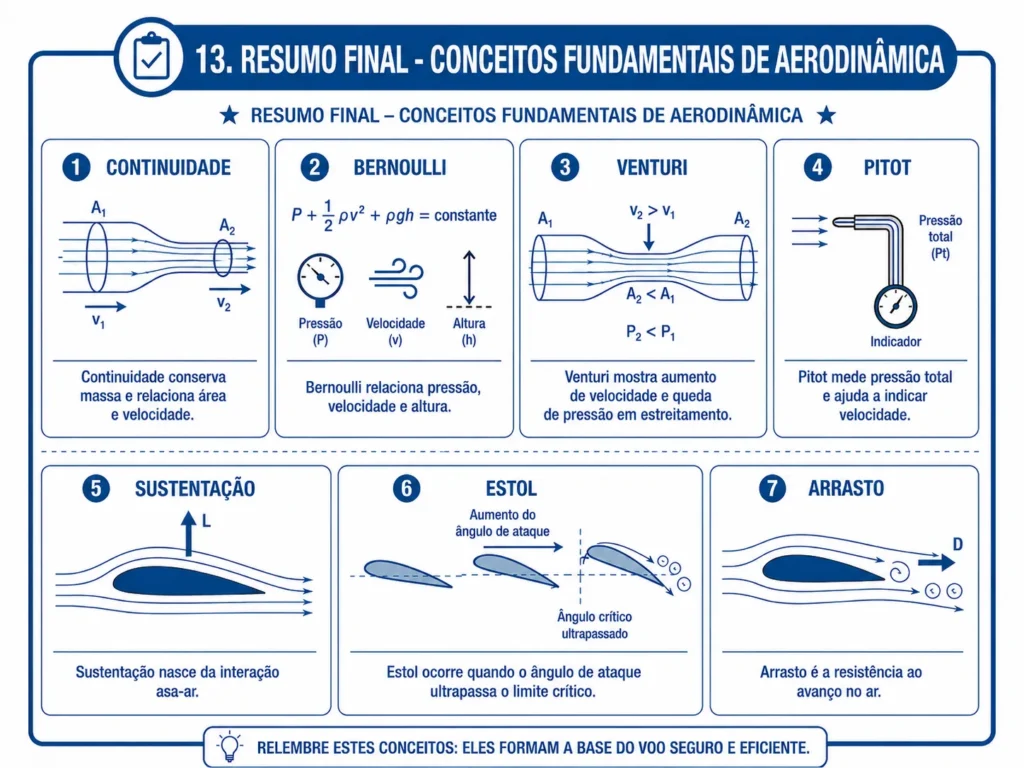

A equação da continuidade é uma aplicação do princípio da conservação da massa. Em termos simples: se um fluido entra por um lado de um tubo e não há vazamento, a mesma quantidade de fluido deve sair pelo outro lado.
Quando o tubo tem área constante, o fluido pode manter uma velocidade aproximadamente constante. Mas, se o tubo fica mais estreito em uma região, o fluido precisa passar mais rápido por essa parte para que a mesma quantidade continue escoando.
Para um fluido incompressível, a equação da continuidade pode ser representada assim:
A₁V₁ = A₂V₂
Nessa expressão, A representa a área da seção do tubo e V representa a velocidade do fluido.
Isso significa que área e velocidade se compensam: quando a área diminui, a velocidade aumenta; quando a área aumenta, a velocidade diminui.

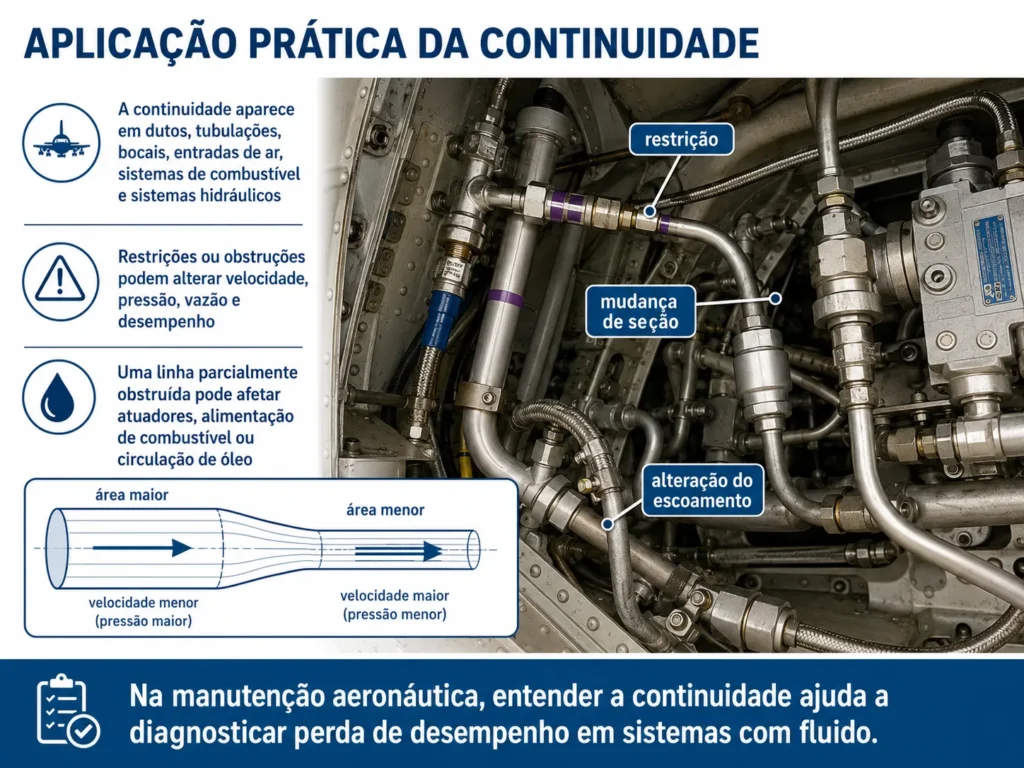

A equação da continuidade aparece em dutos, tubulações, bocais, entradas de ar, sistemas de combustível e sistemas hidráulicos. Ela também ajuda a compreender por que o ar pode acelerar ao passar por regiões de menor área ou por caminhos formados ao redor de superfícies aerodinâmicas.
Em manutenção aeronáutica, essa ideia é importante porque restrições, obstruções ou alterações de seção podem mudar a velocidade do fluido e afetar pressão, vazão e desempenho do sistema.
Por exemplo, uma linha parcialmente obstruída pode alterar o escoamento de um fluido. Isso pode influenciar a resposta de um atuador, a alimentação de combustível ou a circulação de óleo.

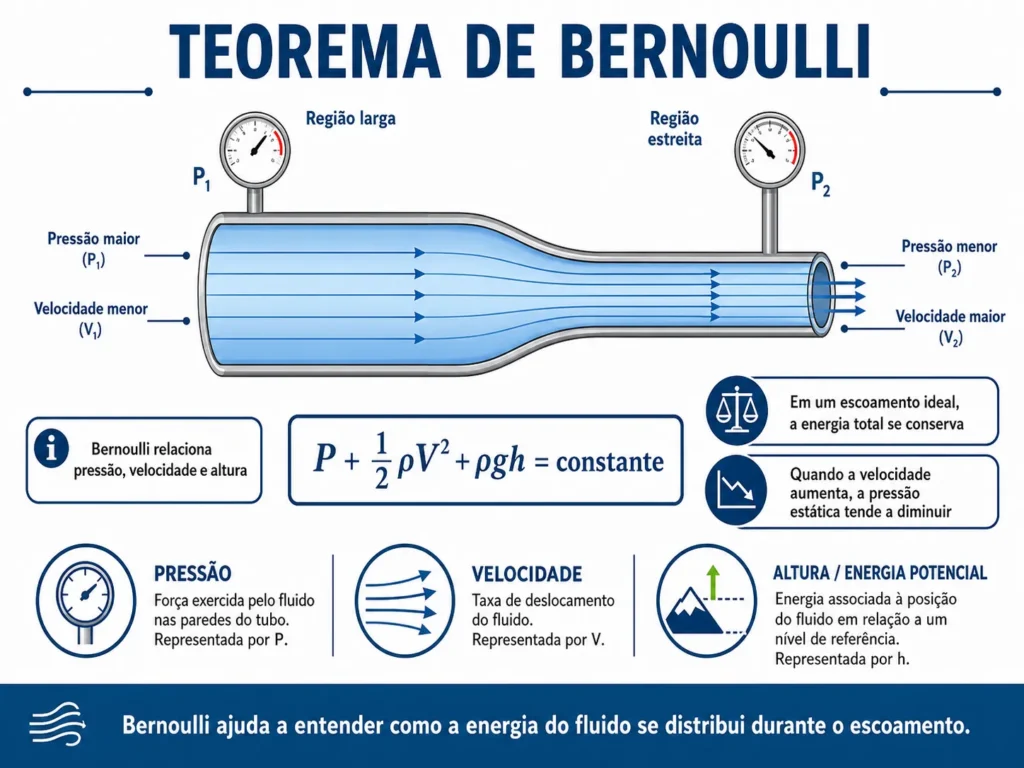

O Teorema de Bernoulli relaciona três formas de energia em um fluido em movimento: pressão, velocidade e altura.
De forma simplificada, ele mostra que, em um escoamento ideal, a energia total do fluido se conserva. Essa energia pode aparecer como pressão, como energia associada à velocidade ou como energia associada à altura.
A equação pode ser representada assim:
P + ½ρV² + ρgh = constante
Nessa expressão:
P é a pressão do fluido;
ρ é a densidade do fluido;
V é a velocidade do escoamento;
g é a aceleração da gravidade;
h é a altura em relação a um nível de referência.
O ponto principal é: quando a velocidade do fluido aumenta, a pressão estática tende a diminuir, desde que as demais condições permitam essa análise.

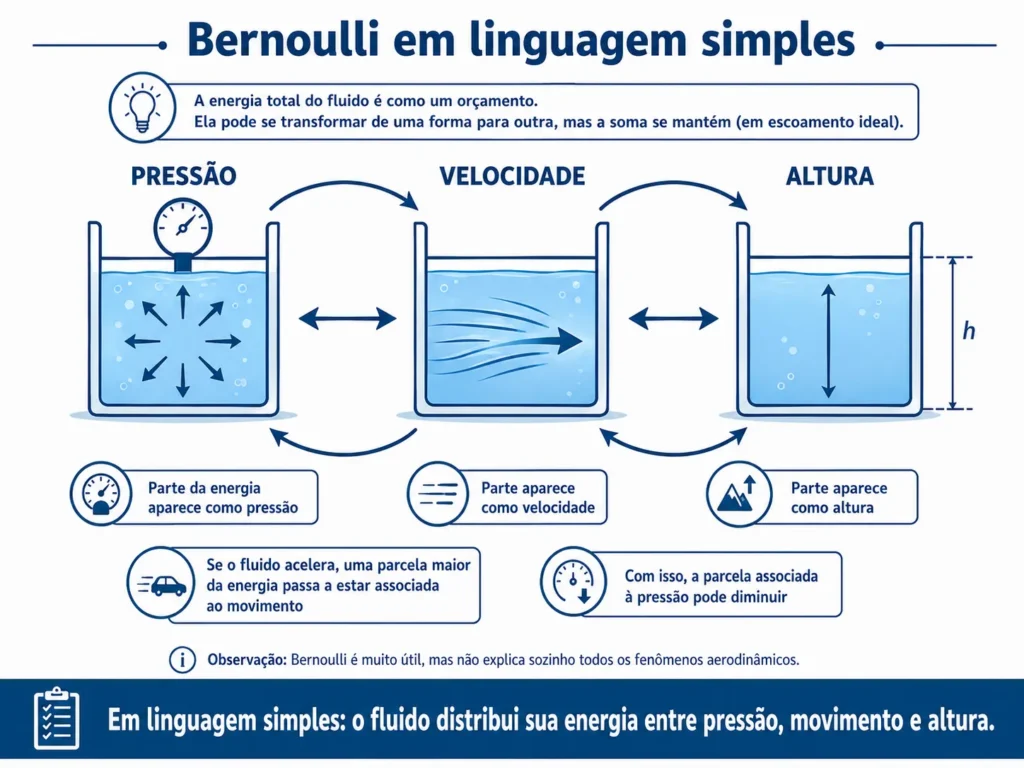

Bernoulli em linguagem simples
Imagine um fluido passando por um caminho. Ele possui uma espécie de “orçamento de energia”. Parte dessa energia aparece como pressão, parte como velocidade e parte como altura.
Se o fluido acelera, uma parcela maior da energia passa a estar associada ao movimento. Com isso, a parcela associada à pressão pode diminuir.
Esse raciocínio é muito útil para entender instrumentos e escoamentos, mas precisa ser usado com cuidado. Bernoulli não deve ser tratado como explicação única para todos os fenômenos aerodinâmicos. Em uma asa, por exemplo, a sustentação envolve também ângulo de ataque, desvio do fluxo de ar, distribuição de pressão e interação completa entre o aerofólio e o escoamento.

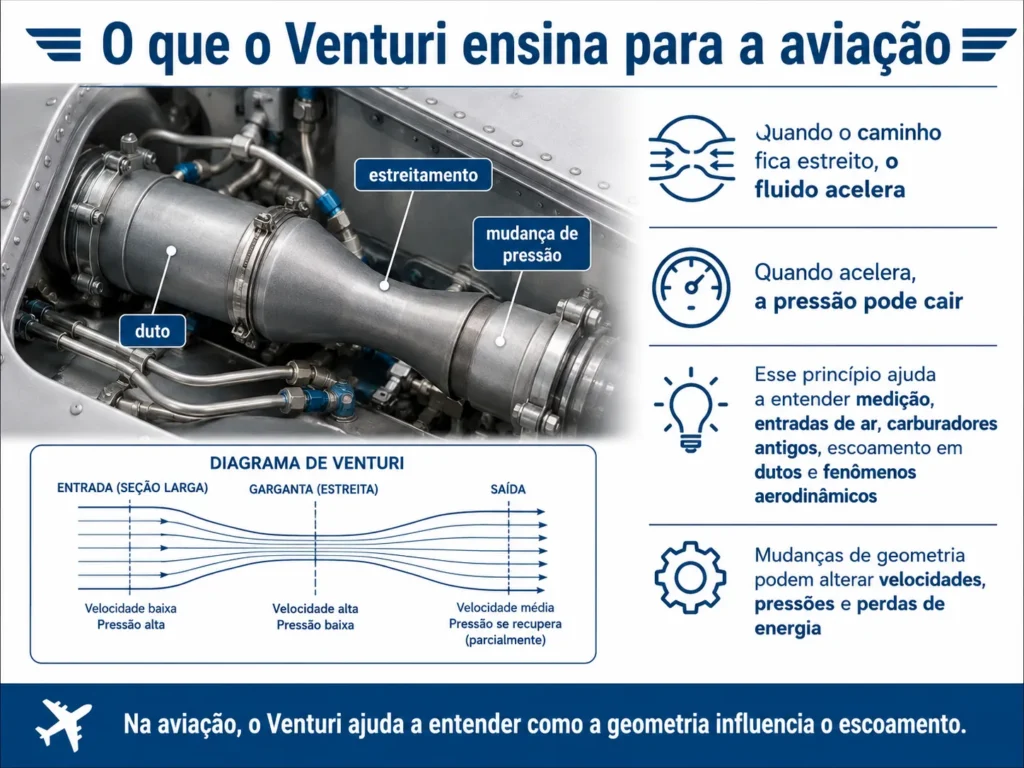

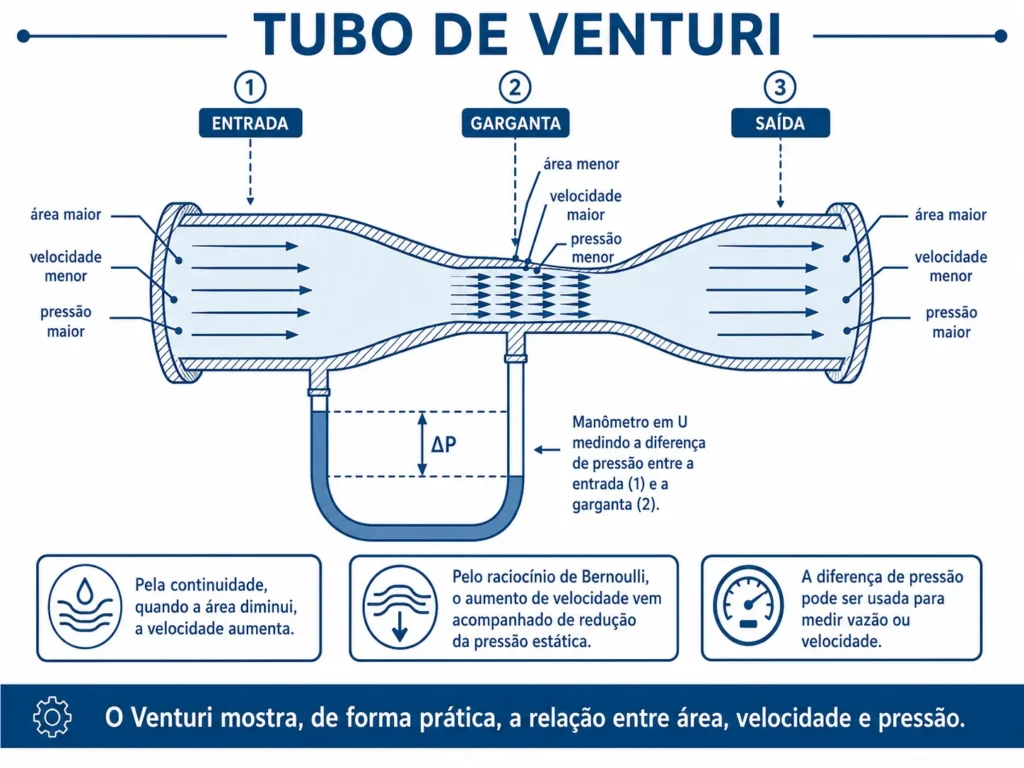

O tubo de Venturi é uma aplicação direta da equação da continuidade e do Teorema de Bernoulli.
Ele possui uma região de entrada mais larga, um estreitamento e depois uma região de saída. Quando o fluido passa pelo estreitamento, a área diminui. Pela continuidade, a velocidade aumenta. Pelo raciocínio de Bernoulli, o aumento de velocidade vem acompanhado de uma redução da pressão estática.
Essa diferença de pressão pode ser medida e usada para determinar vazão ou velocidade do fluido.
O Venturi é importante porque mostra, de forma visual e prática, a relação entre área, velocidade e pressão.
O Venturi mostra que a velocidade de um fluido não depende apenas da força que o empurra, mas também do caminho por onde ele passa. Quando o caminho fica estreito, o fluido acelera. Quando acelera, a pressão pode cair.
Esse princípio ajuda a entender sistemas de medição, entradas de ar, carburadores em motores antigos, escoamento em dutos e vários fenômenos de aerodinâmica.
Em uma aeronave, qualquer mudança de geometria que afete o escoamento pode alterar velocidades, pressões e perdas de energia.

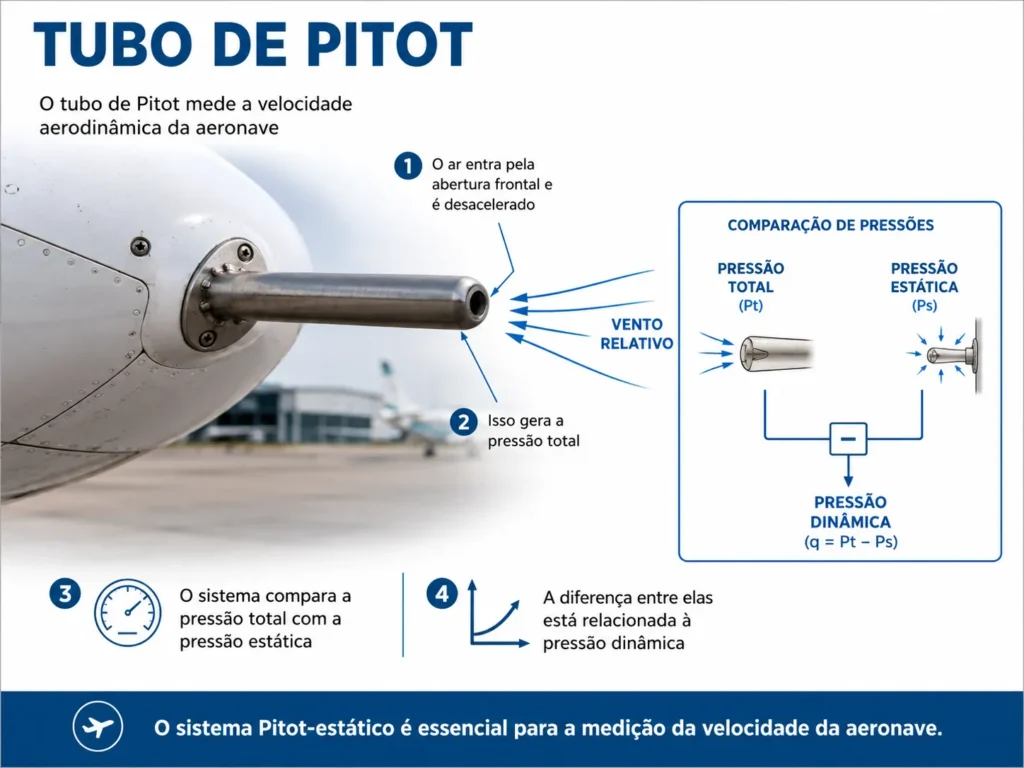

O tubo de Pitot é um dos instrumentos mais importantes para a medição da velocidade aerodinâmica da aeronave.
Ele é posicionado voltado para o vento relativo. Quando a aeronave se desloca, o ar entra na abertura frontal do tubo de Pitot. Esse ar é desacelerado no interior do sistema, criando uma pressão chamada pressão total.
Para determinar a velocidade, o sistema compara essa pressão total com a pressão estática, que é a pressão do ar ambiente ao redor da aeronave.
A diferença entre essas pressões está relacionada à pressão dinâmica, que depende do movimento relativo entre a aeronave e o ar.

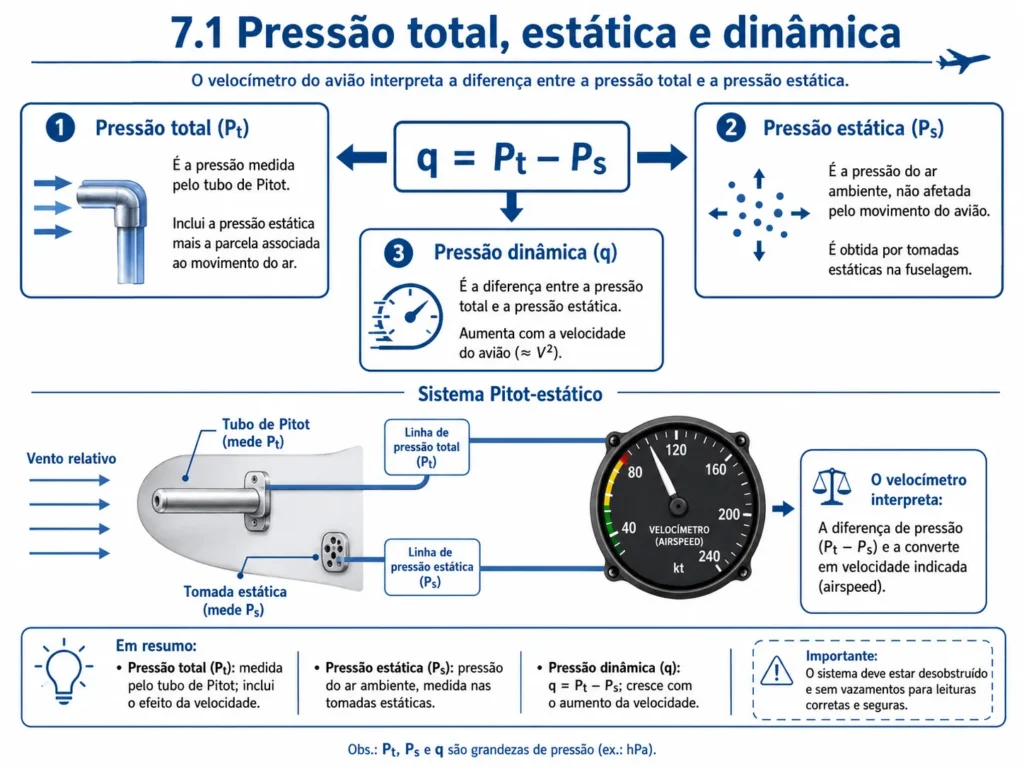

No sistema Pitot-estático, três conceitos precisam ficar claros.
A pressão estática é a pressão do ar ambiente, medida sem considerar diretamente o impacto frontal do escoamento.
A pressão total é medida pelo tubo de Pitot, voltado para o vento relativo. Ela inclui a pressão estática mais a parcela associada ao movimento do ar.
A pressão dinâmica é a diferença entre a pressão total e a pressão estática. Quanto maior a velocidade da aeronave em relação ao ar, maior tende a ser essa diferença.
Por isso, o velocímetro da aeronave não mede a velocidade como um radar ou GPS. Ele interpreta uma diferença de pressão.

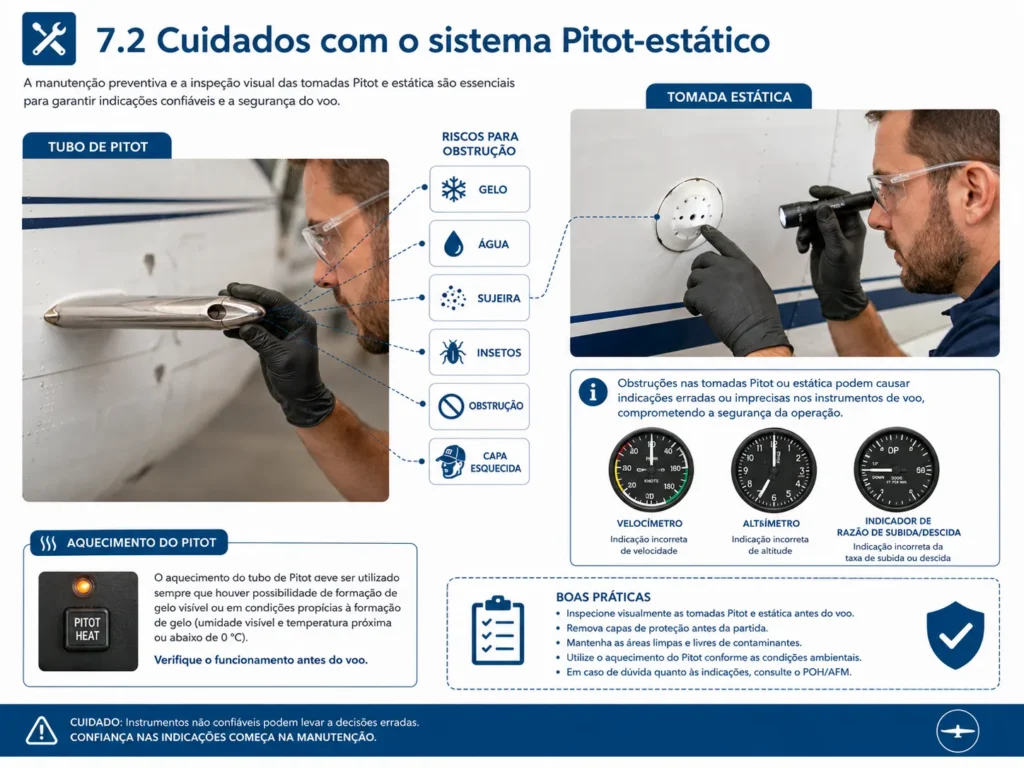

Como o sistema depende de pressão, qualquer obstrução pode gerar indicações erradas. Gelo, água, sujeira, insetos ou capas esquecidas podem comprometer a leitura.
Por isso, a inspeção do tubo de Pitot, das tomadas estáticas, dos drenos e do aquecimento do Pitot é essencial. Uma falha nesse sistema pode afetar instrumentos importantes como velocímetro, altímetro e indicador de razão de subida ou descida.
Na manutenção, esse assunto deve ser tratado com muita seriedade, sempre seguindo os procedimentos e manuais aplicáveis à aeronave.

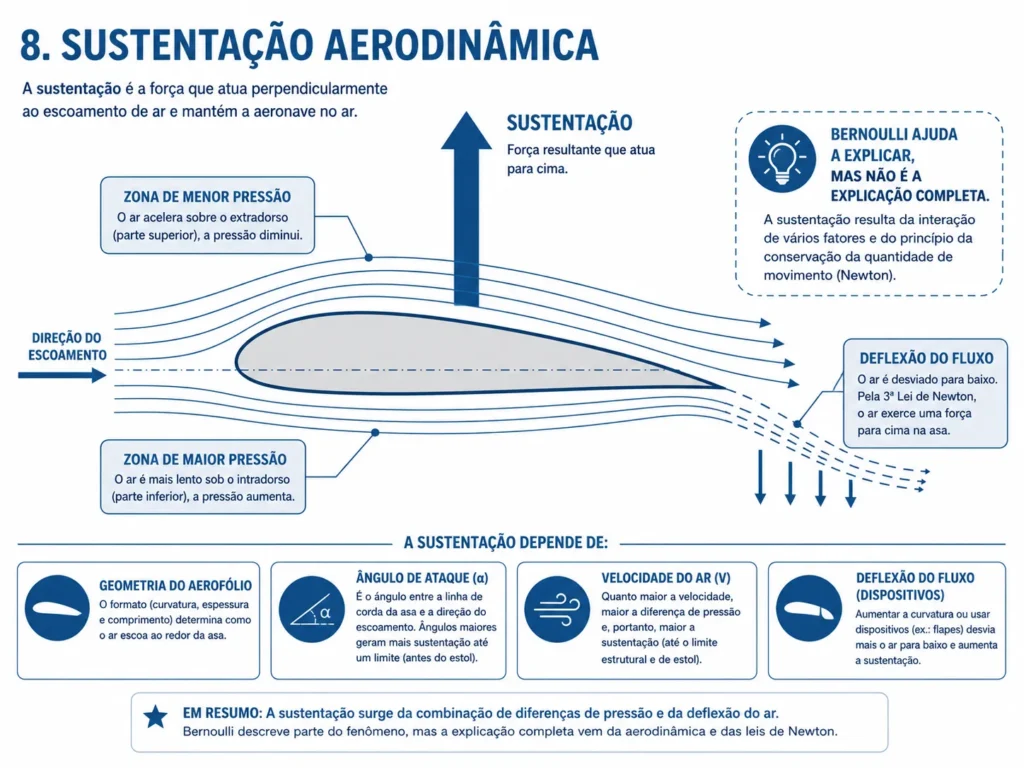

A sustentação é uma força aerodinâmica gerada pela interação entre a asa e o ar em movimento.
Quando o ar escoa ao redor de uma asa, a geometria do aerofólio, o ângulo de ataque e a velocidade do ar criam uma distribuição de pressões. Essa distribuição faz surgir uma força resultante que atua predominantemente para cima: a sustentação.
É comum dizer que o ar passa mais rápido sobre a parte superior da asa e que isso reduz a pressão nessa região. Essa explicação ajuda, mas é incompleta. A sustentação também depende da deflexão do ar para baixo, do ângulo de ataque e da circulação do escoamento ao redor do aerofólio.
Portanto, Bernoulli é uma parte da explicação, mas não deve ser usado sozinho como se fosse a explicação completa do voo.

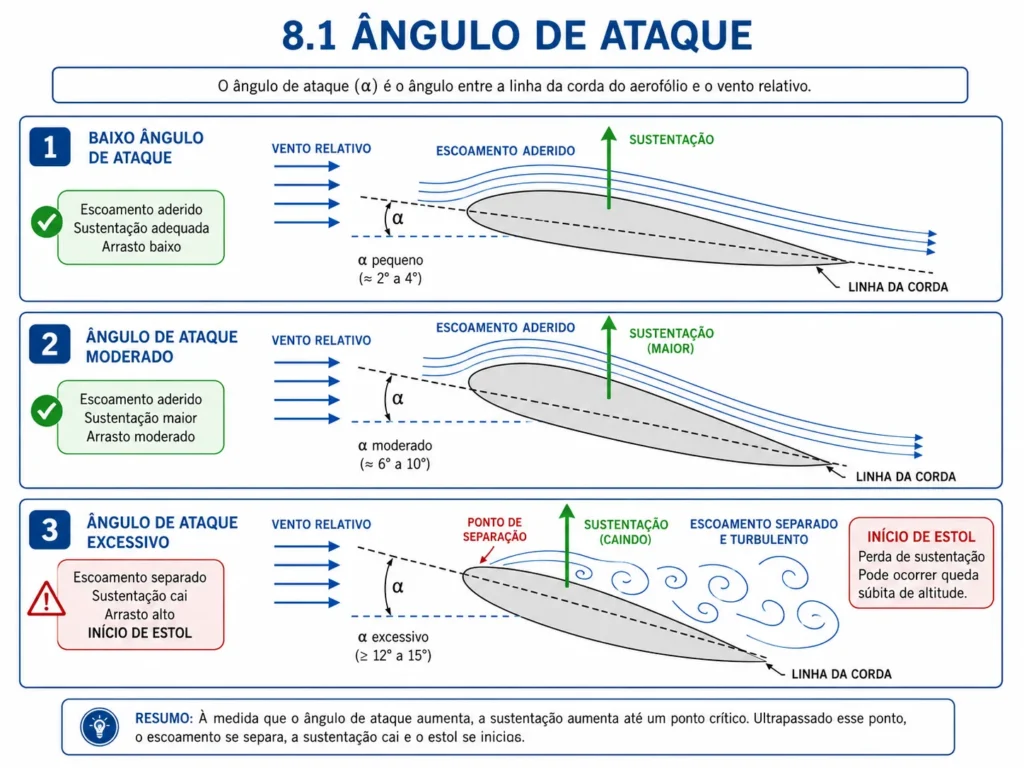

O ângulo de ataque é o ângulo entre a corda da asa e o vento relativo.
Quando esse ângulo aumenta dentro de limites adequados, a asa pode gerar mais sustentação. Porém, existe um limite. Se o ângulo de ataque fica excessivo, o ar não consegue mais acompanhar suavemente o contorno da asa. O escoamento se separa, fica turbulento e a sustentação cai rapidamente.
Esse fenômeno é chamado de estol.

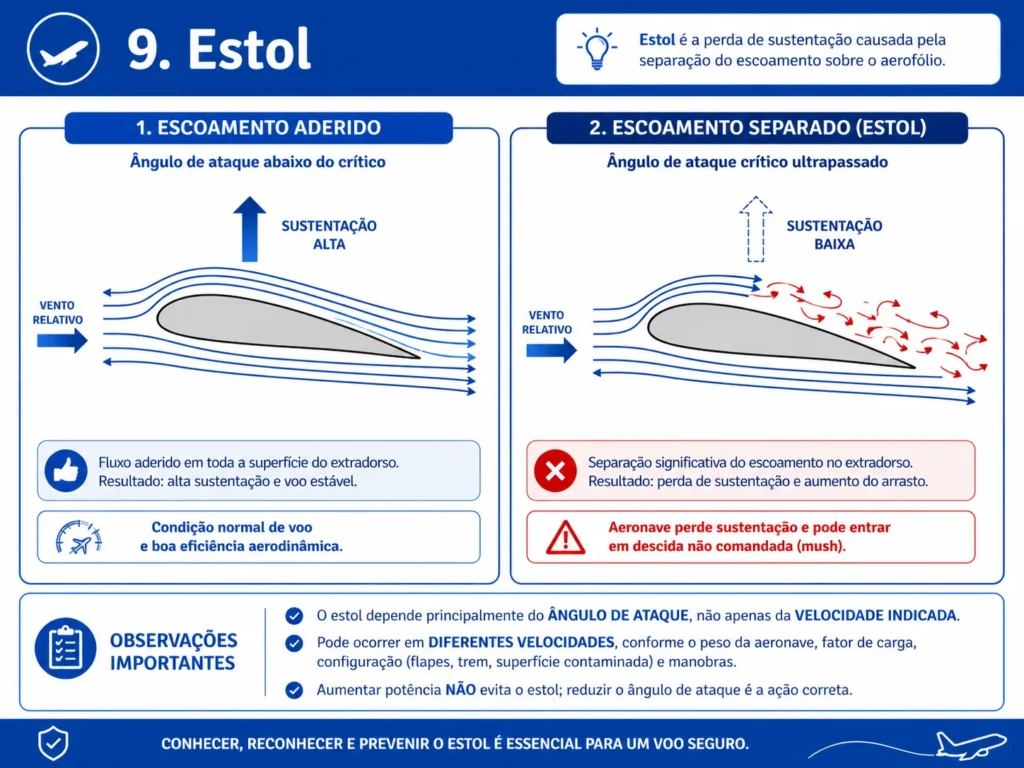

O estol ocorre quando a asa ultrapassa o ângulo de ataque crítico. Nesse ponto, o escoamento sobre a asa se separa de forma significativa e a sustentação diminui.
É importante entender que o estol não depende apenas da velocidade indicada. A aeronave pode estolar em diferentes velocidades, dependendo de peso, fator de carga, configuração, atitude e manobras. O elemento central é o ângulo de ataque.
Em termos simples: se a asa for colocada em uma condição em que o ar não consegue mais escoar de forma organizada sobre ela, a sustentação cai.
Para pilotos, engenheiros e mecânicos, entender o estol é fundamental porque ele está diretamente ligado à segurança de voo, desempenho, configuração de flapes, contaminação das asas e funcionamento de sistemas de alerta.

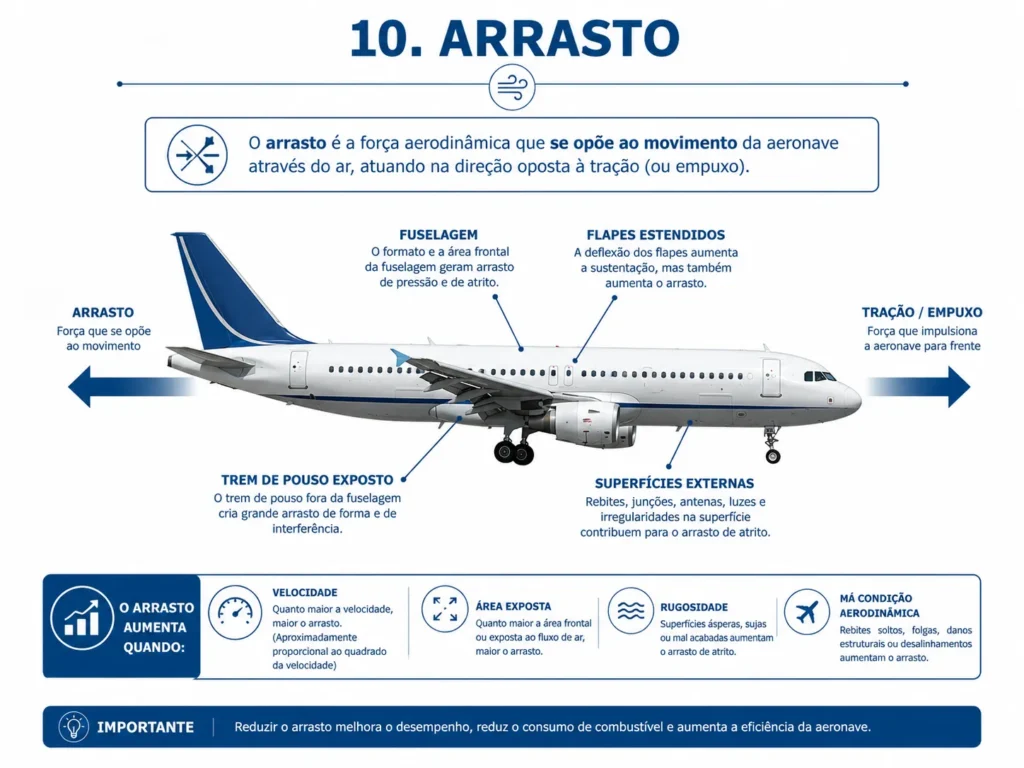

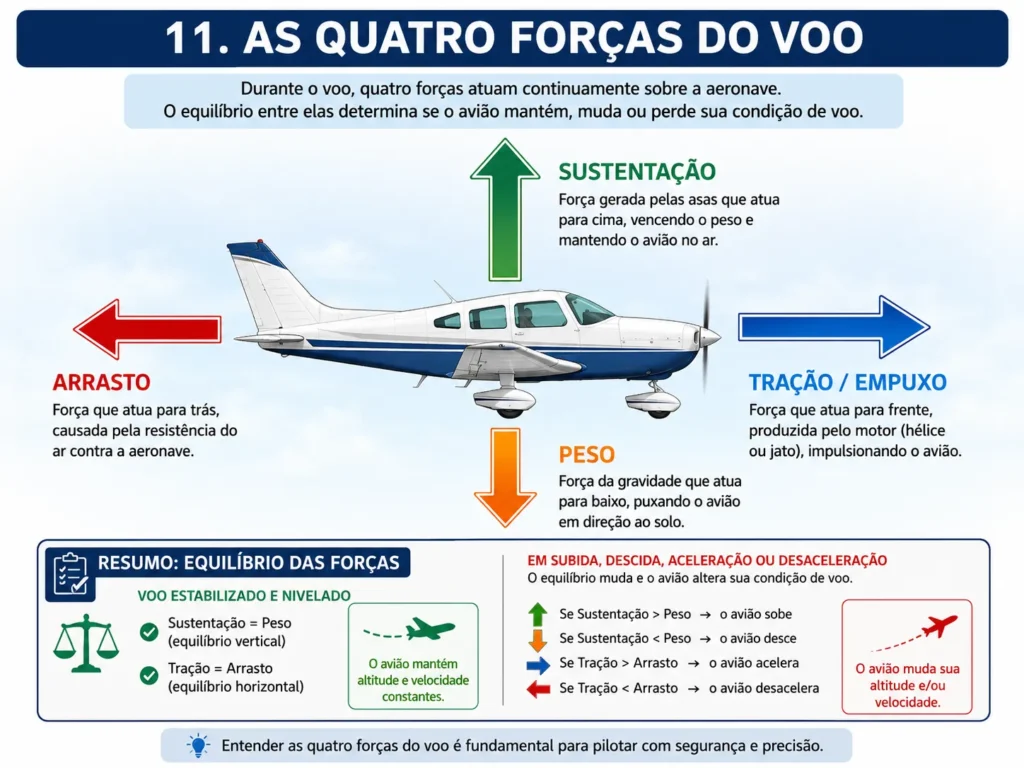

O arrasto é a força aerodinâmica que se opõe ao movimento da aeronave através do ar. Se a tração ou empuxo tenta mover a aeronave para frente, o arrasto atua no sentido contrário.
O arrasto pode surgir por diferentes motivos. Parte dele vem do atrito do ar com a superfície da aeronave. Outra parte vem da forma do corpo e da maneira como o ar se separa atrás dele. Também há arrasto associado à produção de sustentação.
Quanto maior a velocidade, a área exposta, a rugosidade ou a má condição aerodinâmica, maior tende a ser o arrasto. Por isso, a limpeza da superfície, o alinhamento de componentes, o fechamento correto de painéis e a integridade da estrutura influenciam o desempenho da aeronave.
(Sugestão de imagem: foto de aeronave em voo com seta para frente representando tração/empuxo e seta para trás representando arrasto; pode incluir pequenos exemplos de áreas que geram arrasto, como trem de pouso exposto, flapes e fuselagem.)

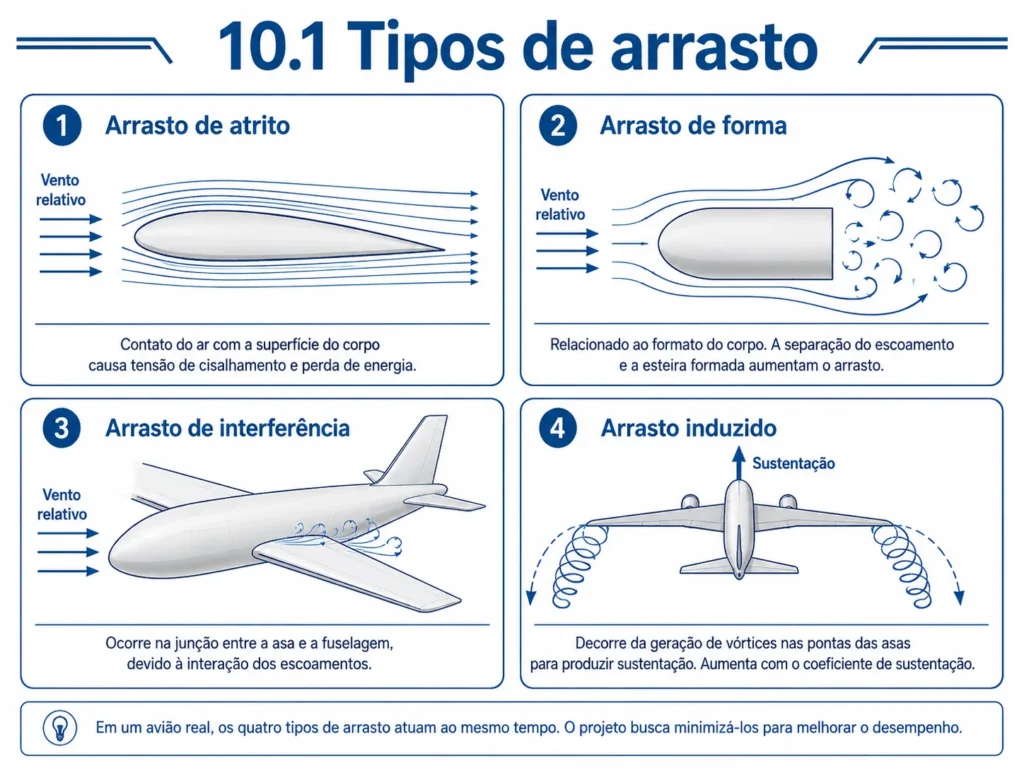

10.1 Tipos de arrasto
O arrasto de atrito está relacionado ao contato do ar com a superfície da aeronave. Superfícies mais rugosas ou contaminadas aumentam esse tipo de resistência.
O arrasto de forma está ligado ao formato do corpo e à separação do escoamento. Corpos mais aerodinâmicos tendem a reduzir esse arrasto.
O arrasto de interferência ocorre quando fluxos de ar de diferentes partes da aeronave interagem, como na junção entre asa e fuselagem.
O arrasto induzido está relacionado à geração de sustentação. Ele aparece de forma importante nas pontas das asas, onde surgem vórtices devido à diferença de pressão entre a parte inferior e superior da asa.
