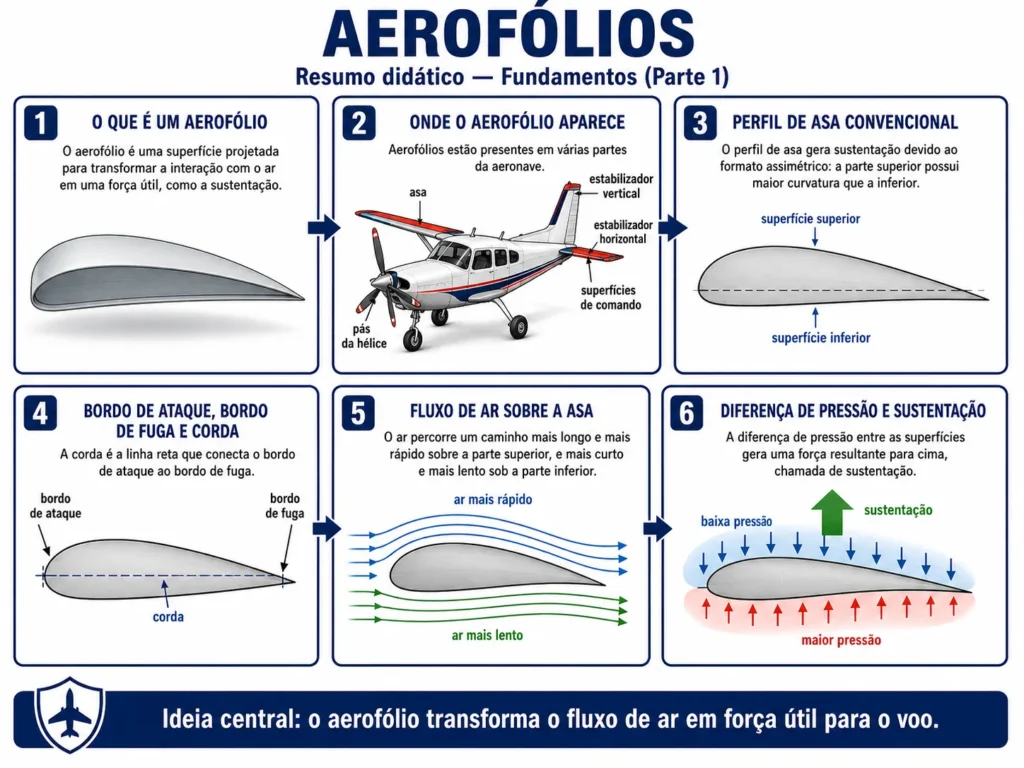

Um aerofólio é uma superfície projetada para produzir uma reação útil quando se move através do ar. Na aviação, essa reação pode ser a sustentação que mantém a aeronave no ar, a tração produzida por uma hélice ou até forças usadas para estabilizar e controlar a aeronave durante o voo.
A asa é o exemplo mais conhecido de aerofólio, mas não é o único. As pás de uma hélice, o estabilizador horizontal, o estabilizador vertical e algumas superfícies de comando também podem funcionar como aerofólios. A ideia central é simples: a peça tem uma forma capaz de organizar o fluxo de ar e transformar esse fluxo em uma força útil.
Para quem trabalha com manutenção aeronáutica, esse assunto é essencial. Amassados, deformações, gelo, sujeira, pintura irregular, folgas indevidas ou reparos mal executados podem alterar a forma do aerofólio e prejudicar o escoamento do ar. Quando isso acontece, a eficiência aerodinâmica pode diminuir e a segurança de voo pode ser afetada.
O aerofólio é uma forma projetada para transformar o fluxo de ar em força útil.
De forma técnica, um aerofólio é uma superfície desenhada para produzir uma reação aerodinâmica desejável quando existe movimento relativo entre essa superfície e o ar. Em linguagem mais simples, é uma forma criada para “trabalhar com o ar” e gerar uma força que ajude o voo.
Quando a aeronave se desloca, o ar passa ao redor de suas asas, estabilizadores e superfícies de comando. Esse ar não passa de qualquer maneira. Ele é acelerado, desviado, comprimido localmente e organizado pela forma do aerofólio. O resultado dessa interação é a formação de forças aerodinâmicas.
No caso da asa, a força mais importante é a sustentação. No caso da hélice, as pás também têm formato de aerofólio, mas trabalham para produzir tração, empurrando o ar para trás e ajudando a mover a aeronave para frente.
Termo explicado: Aerofólio
É uma superfície com formato aerodinâmico, projetada para produzir uma força útil ao se mover através do ar. A asa produz sustentação; a pá da hélice ajuda a produzir tração; estabilizadores e superfícies de comando ajudam no controle e na estabilidade.
Exemplo simples: pense em uma asa. Ela não é apenas uma placa reta. Sua forma foi desenhada para guiar o ar e gerar sustentação.

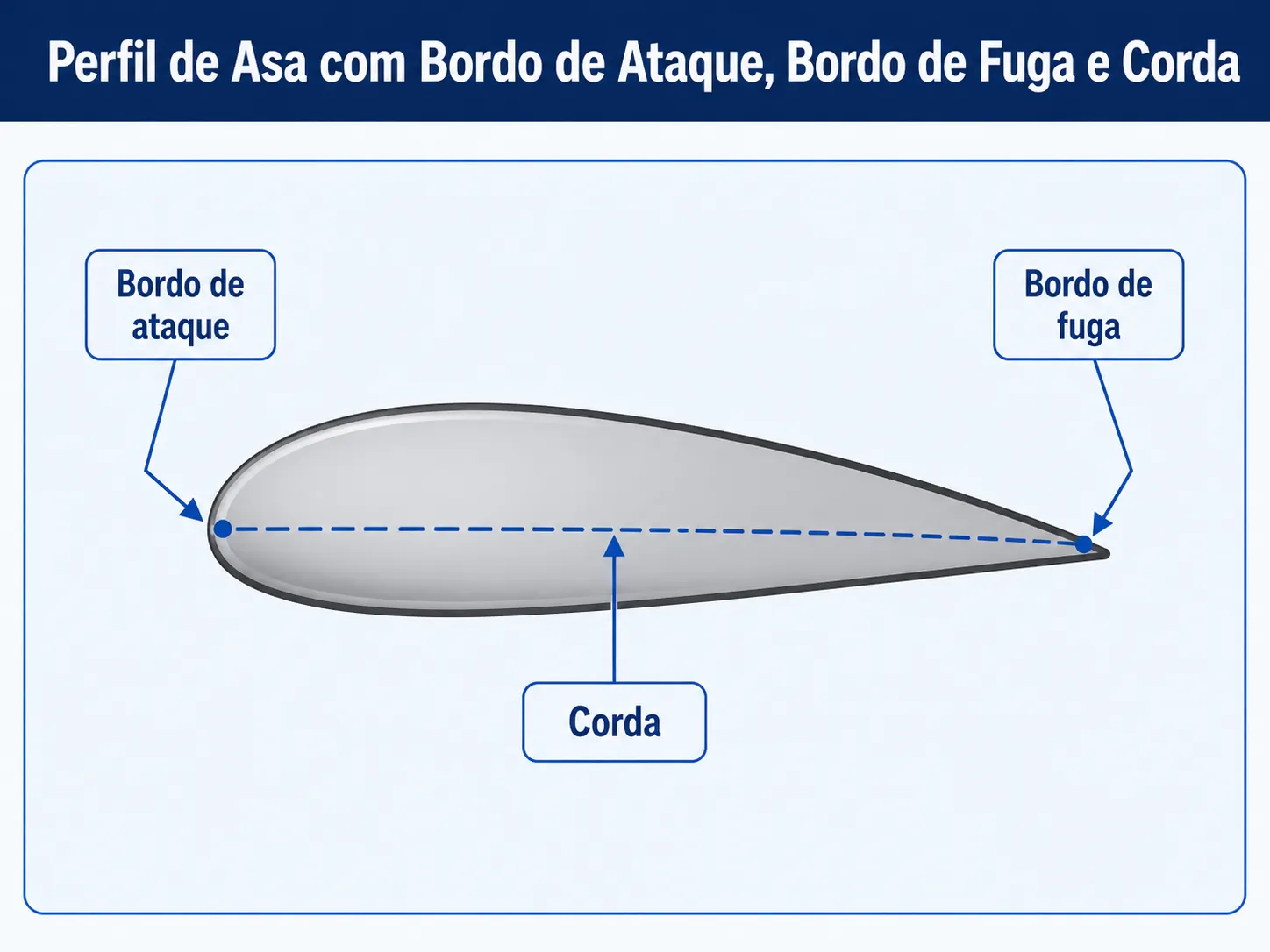

Antes de entender o ângulo de ataque, é necessário conhecer três referências básicas do perfil da asa: bordo de ataque, bordo de fuga e corda.
O bordo de ataque é a parte dianteira do aerofólio, ou seja, a primeira região da asa que encontra o ar durante o movimento. O bordo de fuga é a parte traseira, onde os fluxos de ar que passaram por cima e por baixo da asa se encontram novamente.
A corda é uma linha reta imaginária que liga o bordo de ataque ao bordo de fuga. Ela não é uma peça física instalada na asa. É uma referência geométrica usada para medir ângulos e explicar o comportamento aerodinâmico do perfil.
Termo explicado: Corda da asa
É uma linha imaginária traçada do bordo de ataque até o bordo de fuga do aerofólio. Ela serve como referência para medir o ângulo de ataque e o ângulo de incidência.
Exemplo simples: imagine uma linha reta ligando a ponta da frente da asa à ponta de trás. Essa linha é a corda.
A corda é uma linha de referência usada para estudar o ângulo de ataque e o ângulo de incidência.

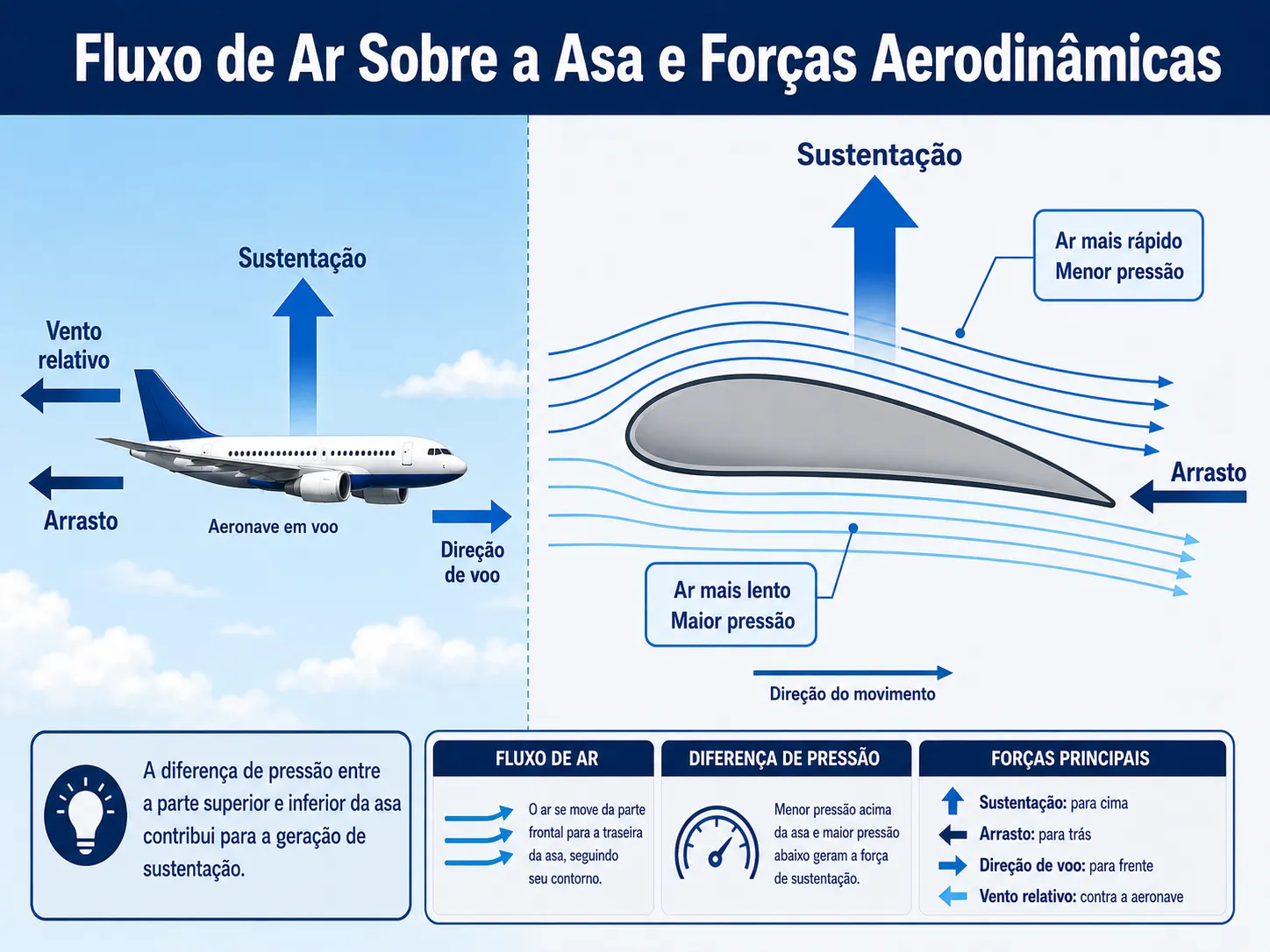

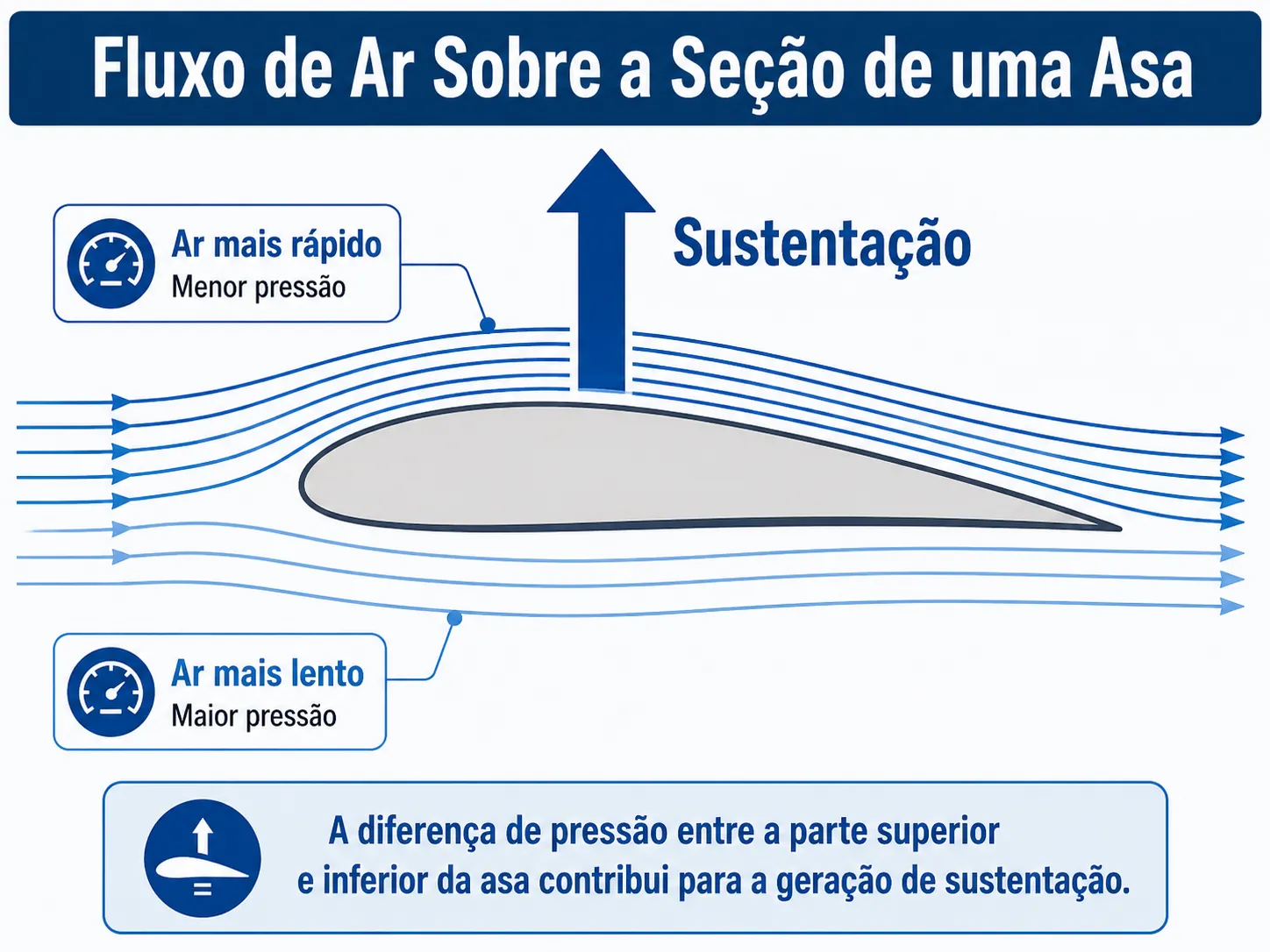

Em uma asa convencional, a superfície superior geralmente possui maior curvatura que a superfície inferior. Essa diferença de forma influencia o caminho e a velocidade do ar que passa ao redor da asa.
Quando o ar passa sobre a parte superior da asa, ele tende a se deslocar com maior velocidade. De acordo com o princípio de Bernoulli, quando a velocidade de um fluido aumenta, sua pressão diminui. Como o ar se comporta como um fluido, essa regra também se aplica ao fluxo de ar sobre a asa.
Ao mesmo tempo, a pressão na parte inferior da asa permanece relativamente maior. Assim, surge uma diferença de pressão entre a superfície inferior e a superfície superior. Essa diferença contribui para empurrar a asa para cima, produzindo sustentação.
É importante entender que Bernoulli explica uma parte importante da sustentação, mas não é a única explicação. A asa também desvia parte do ar para baixo. Pela terceira lei de Newton, se a asa empurra o ar para baixo, o ar reage empurrando a asa para cima. Na prática, sustentação envolve diferença de pressão, desvio do fluxo de ar, ângulo de ataque e velocidade.
A diferença de pressão e o desvio do ar contribuem para a sustentação.
Uma diferença de pressão aparentemente pequena pode gerar uma força muito grande quando atua sobre uma área extensa. Esse é um ponto fundamental para entender a sustentação. A asa não depende de um único ponto de força; a pressão atua distribuída por toda a superfície.
Imagine uma asa com uma pequena diferença de pressão entre a parte inferior e a parte superior. Quando essa diferença é multiplicada pela área total da asa, o resultado pode ser suficiente para sustentar uma aeronave inteira. Por isso, em aerodinâmica, pequenos valores de pressão podem representar grandes forças quando aplicados em grandes áreas.
O valor exato da sustentação depende de vários fatores: formato do aerofólio, velocidade do ar, densidade do ar, área da asa e ângulo de ataque. Se qualquer um desses fatores muda, a sustentação também pode mudar.

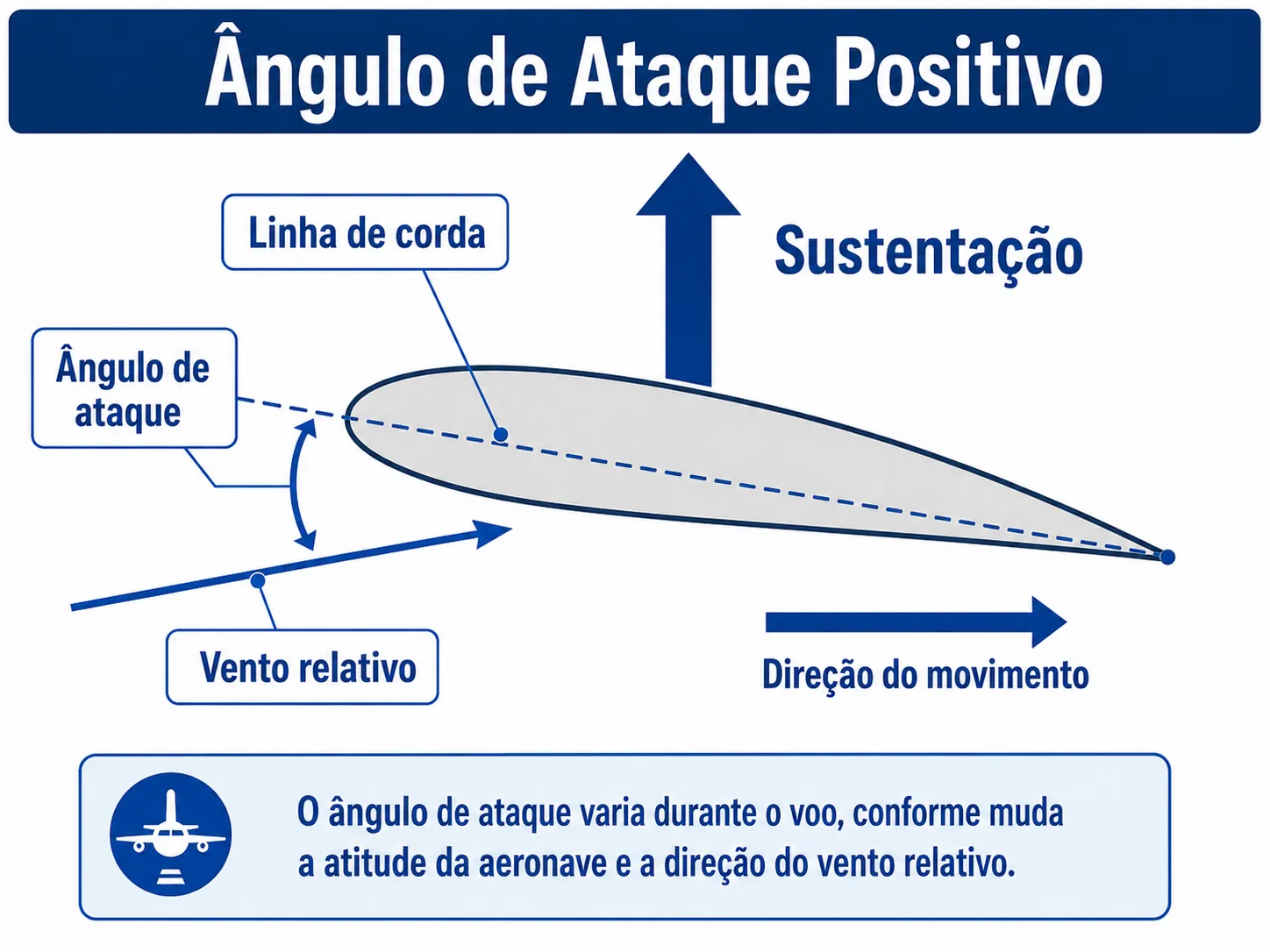

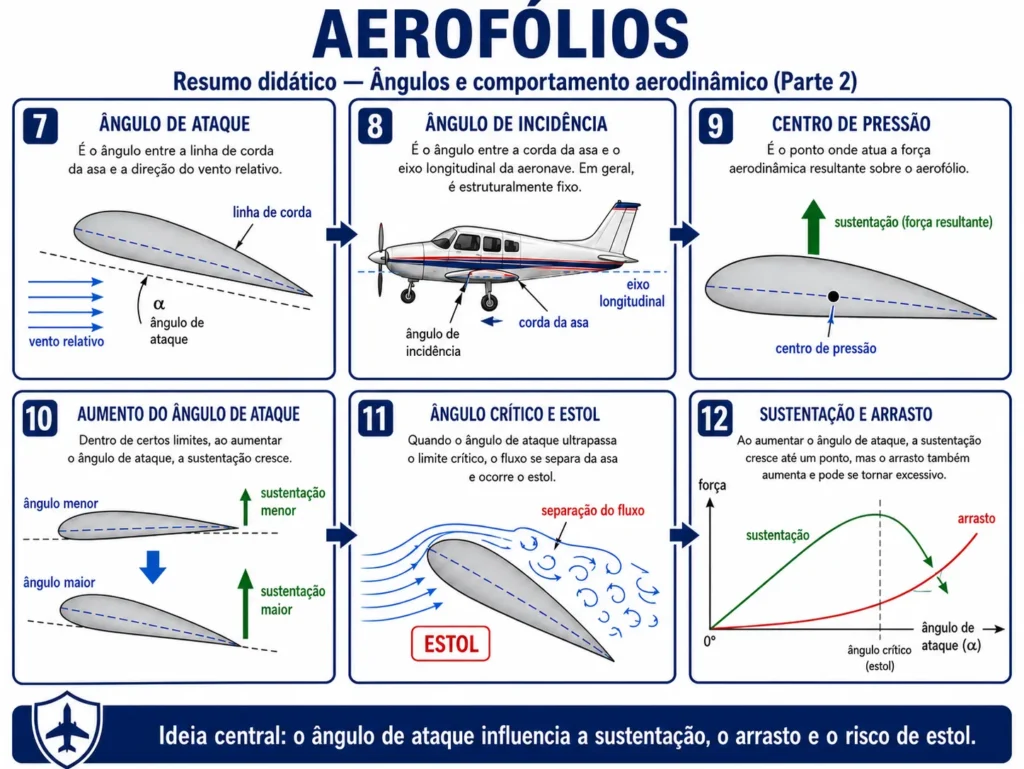

O ângulo de ataque é um dos conceitos mais importantes da teoria de voo. Ele é o ângulo formado entre a linha de corda da asa e a direção do vento relativo.
O vento relativo é o fluxo de ar que passa pela aeronave em sentido oposto ao seu movimento. Mesmo que o ar esteja parado em relação ao solo, para a asa ele parece vir de frente, porque a aeronave está se deslocando. É essa direção do fluxo em relação à asa que importa para calcular o ângulo de ataque.
Quando o piloto muda a atitude da aeronave, especialmente levantando ou abaixando o nariz, o ângulo de ataque pode aumentar ou diminuir. Esse ângulo influencia diretamente a sustentação e o arrasto.
Termo explicado: Ângulo de ataque
É o ângulo entre a corda da asa e o vento relativo. Ele muda durante o voo e tem grande influência na sustentação, no arrasto e no risco de estol.
Exemplo simples: quando o nariz da aeronave sobe demais em relação ao fluxo de ar, o ângulo de ataque aumenta.
O ângulo de ataque é medido entre a corda da asa e o vento relativo.
Durante o voo, pequenas forças aerodinâmicas atuam em vários pontos da superfície da asa. Cada pequena região da asa sofre uma força com intensidade e direção próprias. Para simplificar o estudo, todas essas pequenas forças podem ser representadas por uma força resultante.
O ponto em que essa força resultante atua é chamado de centro de pressão. Em termos simples, é como se fosse o ponto médio aerodinâmico onde a sustentação resultante aparece aplicada.
O centro de pressão não fica sempre no mesmo lugar. Ele se move ao longo da corda conforme o ângulo de ataque muda. Em muitos aerofólios, quando o ângulo de ataque aumenta, o centro de pressão tende a deslocar-se para frente; quando o ângulo diminui, ele tende a deslocar-se para trás.
Esse deslocamento é importante porque altera os momentos aerodinâmicos sobre a asa e pode influenciar a estabilidade e o controle da aeronave.
Termo explicado: Centro de pressão
É o ponto do aerofólio onde podemos considerar aplicada a força aerodinâmica resultante. Ele se desloca quando o ângulo de ataque muda.
Exemplo simples: em vez de analisar milhares de pequenas pressões sobre a asa, representamos o efeito total por uma força resultante aplicada no centro de pressão.

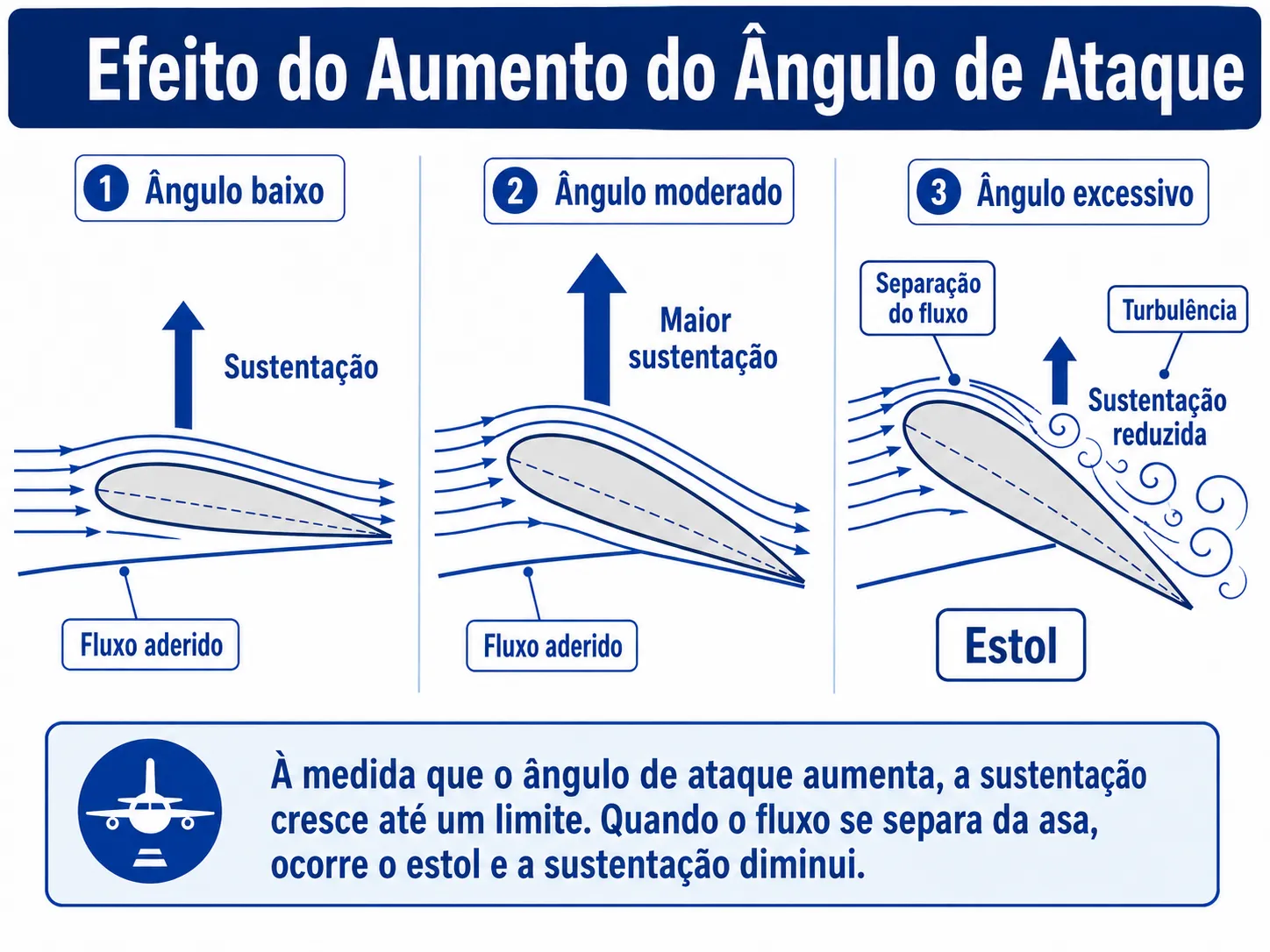

Dentro de certos limites, aumentar o ângulo de ataque aumenta a sustentação. Isso acontece porque a asa passa a interagir de forma mais intensa com o fluxo de ar, aumentando a diferença de pressão e desviando mais ar para baixo.
No entanto, existe um limite. Se o ângulo de ataque continuar aumentando, o ar deixa de acompanhar suavemente a superfície superior da asa. O fluxo se separa, surgem turbulências e a região de baixa pressão sobre a asa se desorganiza.
Esse ponto limite é chamado de ângulo crítico de ataque. Quando ele é ultrapassado, ocorre o estol. No estol, a asa perde grande parte de sua capacidade de gerar sustentação e o arrasto aumenta rapidamente.
É importante destacar que o estol não depende apenas da velocidade indicada no painel. O estol está diretamente ligado ao ângulo de ataque. Uma aeronave pode estolar em diferentes velocidades, dependendo do peso, da configuração, da inclinação em curva, do uso de flapes e de outras condições de voo.
Termo explicado: Estol
É a perda significativa de sustentação causada, principalmente, pela separação do fluxo de ar sobre a asa quando o ângulo crítico de ataque é ultrapassado.
Exemplo simples: não é simplesmente “voar devagar”. O ponto central é a asa atingir um ângulo de ataque alto demais para manter o fluxo de ar organizado.
O aumento do ângulo de ataque aumenta a sustentação até o limite do ângulo crítico.

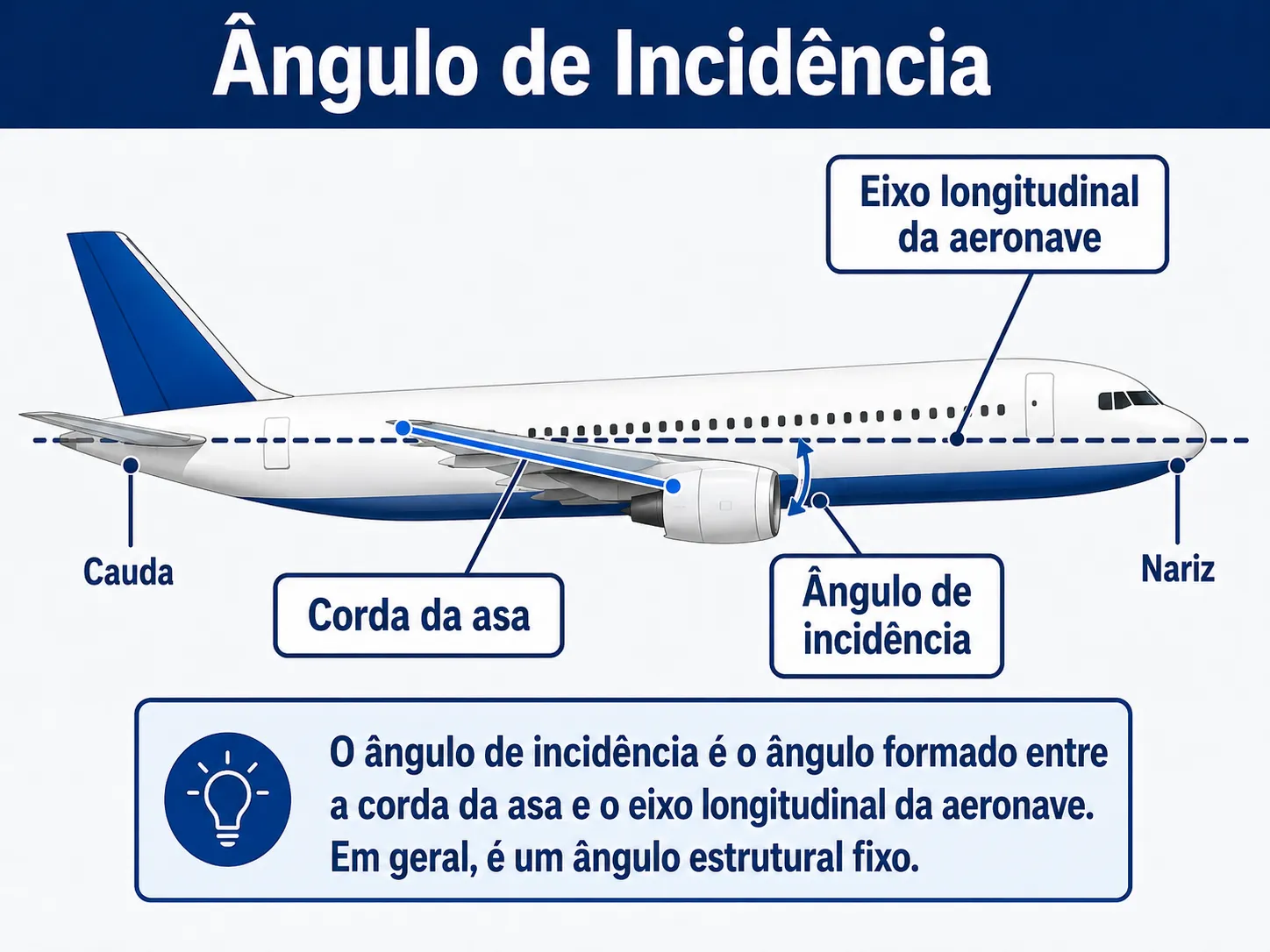

O ângulo de incidência é diferente do ângulo de ataque. Ele é o ângulo formado entre a corda da asa e o eixo longitudinal da aeronave. O eixo longitudinal é uma linha imaginária que vai do nariz à cauda do avião.
Na maioria das aeronaves, o ângulo de incidência é fixo, pois faz parte do projeto estrutural da asa. Isso significa que ele não muda a todo momento durante o voo, ao contrário do ângulo de ataque.
Se o bordo de ataque da asa estiver mais alto que o bordo de fuga em relação ao eixo longitudinal, o ângulo de incidência é positivo. Se estiver mais baixo, é negativo. Em aeronaves convencionais, normalmente a asa é instalada com um pequeno ângulo de incidência positivo para ajudar a produzir sustentação em condições normais de voo.
Termo explicado: Ângulo de incidência
É o ângulo entre a corda da asa e o eixo longitudinal da aeronave. Normalmente é definido no projeto e permanece fixo.
Exemplo simples: enquanto o ângulo de ataque muda com o voo, o ângulo de incidência é uma característica de instalação da asa na aeronave.
O ângulo de incidência é uma característica estrutural da instalação da asa.
A área da asa, também chamada de área alar, é a superfície total da asa considerada para fins aerodinâmicos. Em termos práticos, é como olhar a aeronave de cima e observar a área ocupada pelas asas.
As forças de sustentação e arrasto estão relacionadas à área da asa. Se a área aumenta e os demais fatores permanecem iguais, a sustentação tende a aumentar, mas o arrasto também pode aumentar. Por isso, o projeto da asa precisa equilibrar eficiência, desempenho, peso e resistência estrutural.
Aviões projetados para operar em velocidades mais baixas ou em pistas mais curtas geralmente precisam de maior capacidade de sustentação. Isso pode ser obtido por uma área de asa adequada e também por dispositivos hipersustentadores, como flapes e slats.
A forma do aerofólio determina como o ar vai escoar ao redor da asa. Um perfil muito fino pode gerar pouco arrasto, mas talvez não produza sustentação suficiente em certas condições. Um perfil muito espesso pode gerar boa sustentação em baixa velocidade, mas também pode aumentar o arrasto.
Por isso, o formato da asa depende da finalidade da aeronave. Uma aeronave de treinamento, um avião comercial, um planador, um caça supersônico e uma aeronave de carga não usam exatamente o mesmo tipo de asa, porque cada uma tem necessidades diferentes de velocidade, sustentação, alcance, estabilidade e resistência estrutural.
A eficiência de uma asa costuma ser analisada pela relação entre sustentação e arrasto. Quanto maior a sustentação produzida com menor arrasto, mais eficiente é o aerofólio para aquela condição de voo.

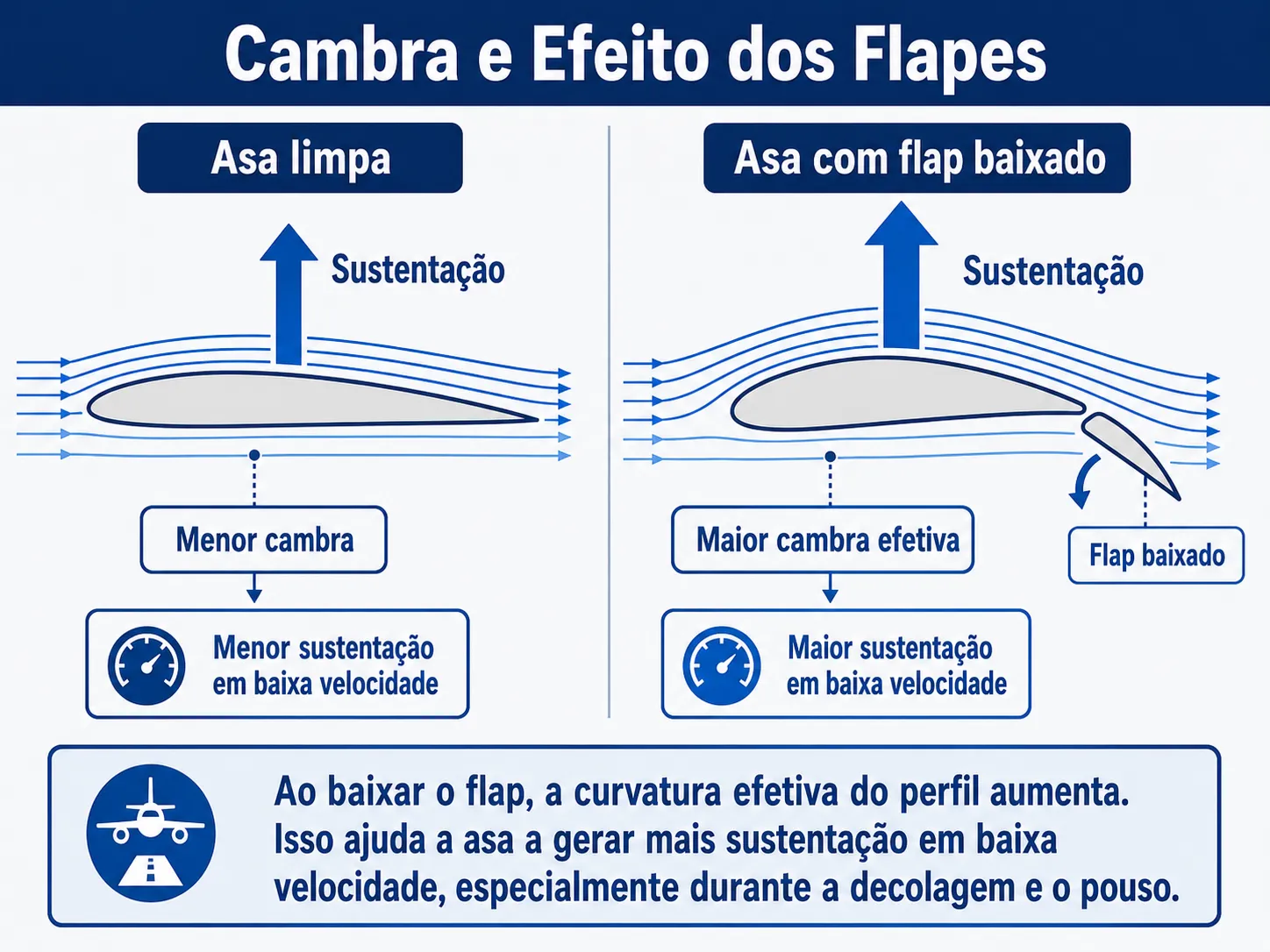

A cambra é a curvatura do aerofólio. Ela indica o quanto o perfil da asa é curvado em relação à linha de corda. Em uma asa convencional, a parte superior costuma ter uma curvatura mais acentuada que a parte inferior.
Uma cambra maior geralmente ajuda a aumentar a sustentação, especialmente em velocidades menores. Porém, também pode aumentar o arrasto. Por isso, a cambra precisa ser escolhida de acordo com a missão da aeronave e com o desempenho desejado.
Quando os flapes são acionados, eles modificam temporariamente o formato da asa. Em muitos casos, eles aumentam a cambra e a área efetiva da asa, permitindo maior sustentação durante decolagens e pousos.
Termo explicado: Cambra
É a curvatura do aerofólio em relação à linha de corda. Uma cambra maior tende a favorecer a sustentação, principalmente em baixas velocidades, mas pode aumentar o arrasto.
Exemplo simples: quando o flap baixa, a asa fica mais “curvada”. Isso aumenta a cambra e ajuda a aeronave a gerar mais sustentação em pousos e decolagens.
Os flapes alteram o formato da asa e aumentam a cambra efetiva.

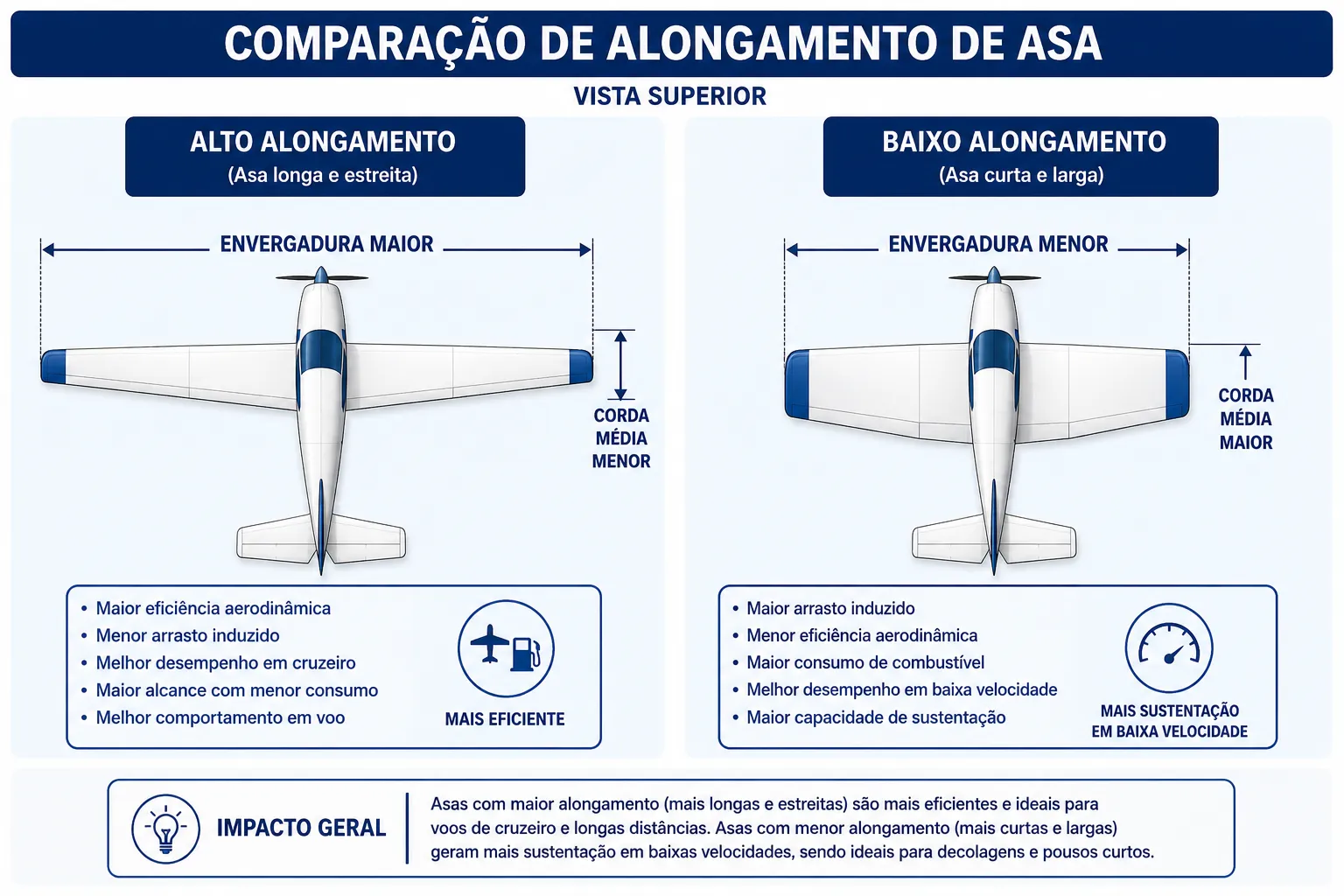

O alongamento da asa é uma relação geométrica ligada principalmente à envergadura e à corda média da asa. Em linguagem simples, ele compara o quanto a asa é “longa e estreita” ou “curta e larga”.
Asas com maior alongamento, como as de planadores, costumam ser mais eficientes para produzir sustentação com menor arrasto induzido. Já asas de menor alongamento podem ser mais adequadas para aeronaves que precisam de maior robustez estrutural, manobrabilidade ou operação em regimes específicos.
Entretanto, aumentar o alongamento não é sempre a melhor solução. Uma asa muito longa pode exigir estrutura mais resistente e pesada, além de apresentar limitações operacionais. O projeto final precisa equilibrar aerodinâmica, estrutura, peso, custo e finalidade da aeronave.
Termo explicado: Alongamento da asa
É uma medida que relaciona a envergadura da asa com sua corda média. Asas longas e estreitas têm maior alongamento; asas curtas e largas têm menor alongamento.
Exemplo simples: planadores costumam ter asas longas e estreitas porque precisam de alta eficiência aerodinâmica.
O alongamento influencia a eficiência aerodinâmica e o arrasto induzido.

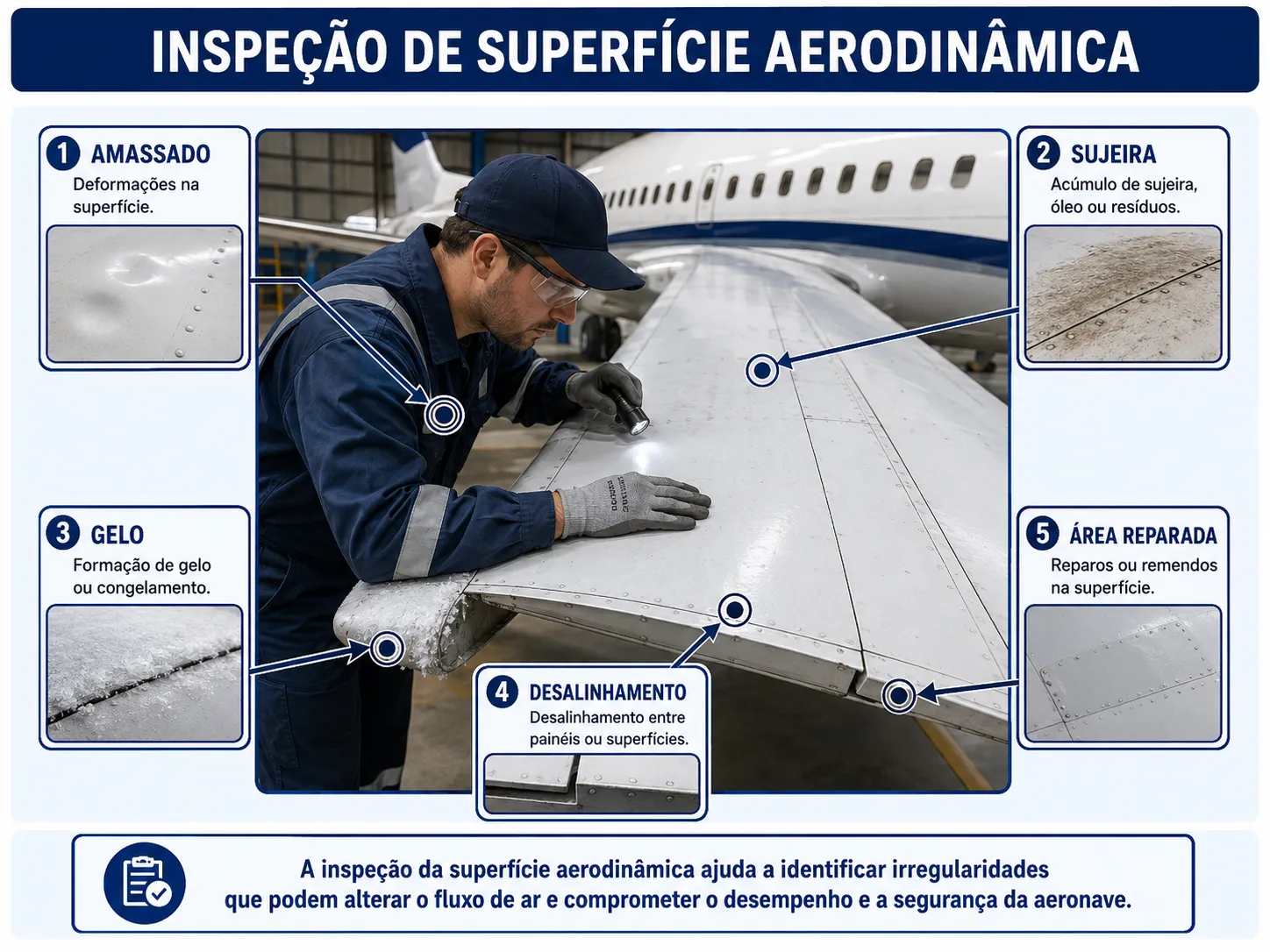

Para o mecânico de manutenção aeronáutica, o aerofólio não deve ser visto apenas como uma forma teórica de livro. Ele é uma superfície real, instalada na aeronave, que precisa manter sua geometria correta para funcionar como foi projetada.
Uma pequena deformação em uma asa, uma superfície de comando desalinhada, uma região com gelo, uma pintura mal acabada, uma chapa mal reparada ou uma folga fora do limite podem alterar o fluxo de ar. Dependendo da área afetada, isso pode aumentar o arrasto, reduzir a sustentação, causar vibração, alterar o controle ou comprometer a segurança.
Por isso, inspeções visuais, medições, ajustes, balanceamento de superfícies de comando, verificação de folgas e cumprimento dos procedimentos de reparo são atividades diretamente ligadas à aerodinâmica da aeronave.
A condição física das superfícies aerodinâmicas influencia diretamente a segurança de voo.
Os aerofólios são fundamentais para o voo porque transformam o movimento relativo do ar em forças úteis. A asa produz sustentação, a hélice ajuda a produzir tração, e outras superfícies aerodinâmicas contribuem para estabilidade e controle.
Para compreender o funcionamento dos aerofólios, é necessário entender termos como bordo de ataque, bordo de fuga, corda, cambra, ângulo de ataque, ângulo de incidência, centro de pressão, área da asa e alongamento. Esses conceitos explicam por que a forma da asa é tão importante e por que pequenas alterações podem produzir grandes efeitos no voo.
Em resumo, aerodinâmica não é apenas teoria. Ela aparece na prática diária da aviação, especialmente na manutenção. Manter as superfícies aerodinâmicas limpas, alinhadas, livres de danos e dentro dos limites técnicos é uma parte essencial da segurança e do desempenho da aeronave.
